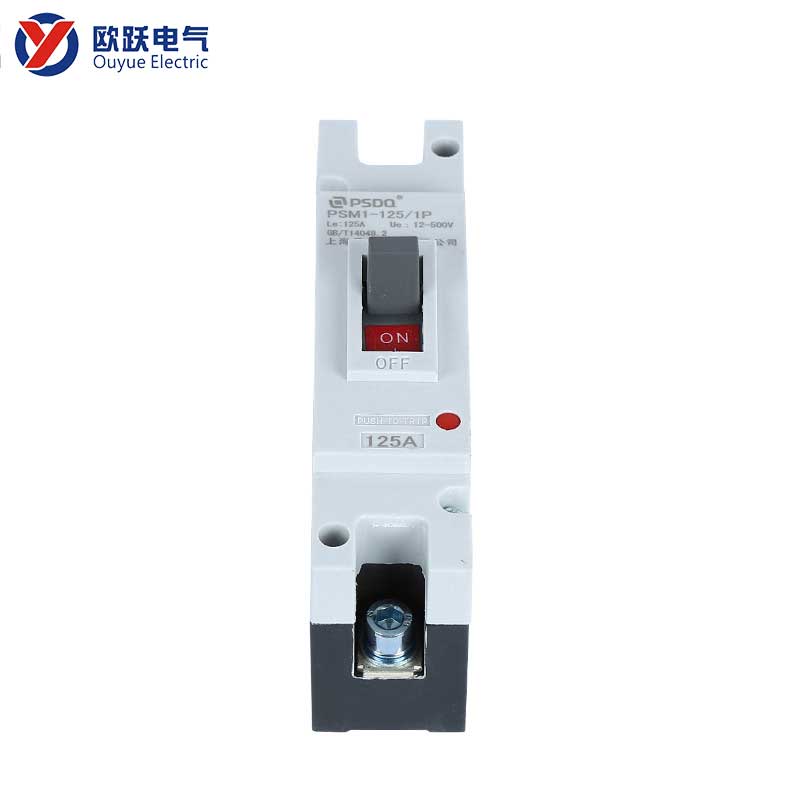

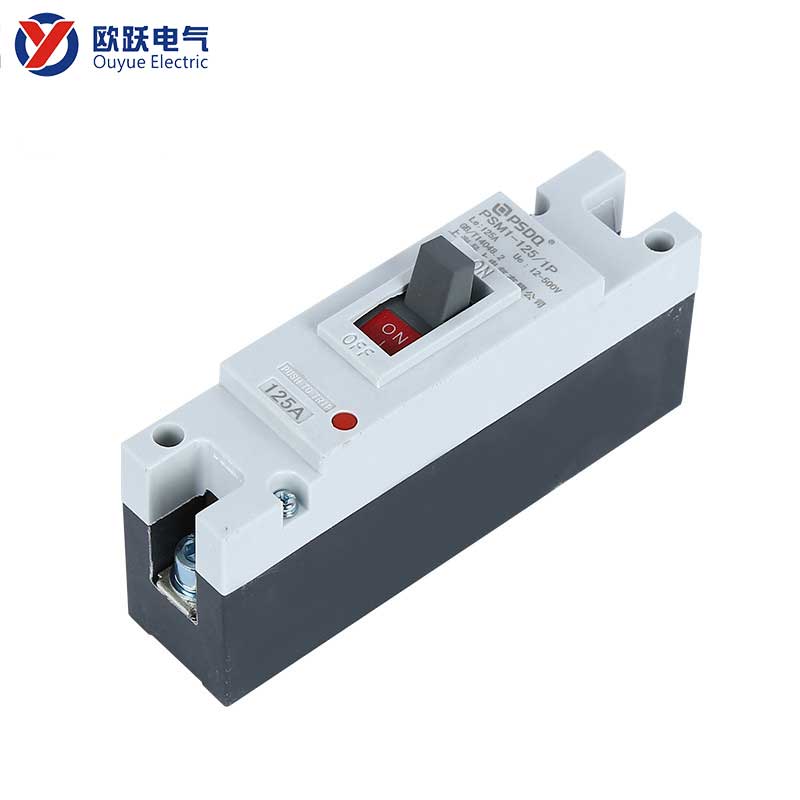

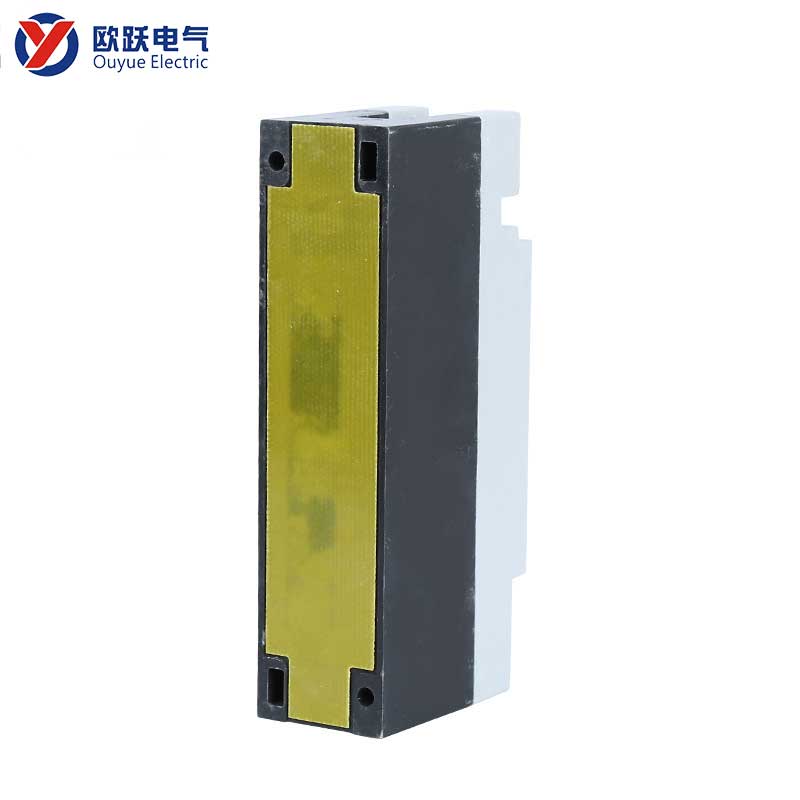

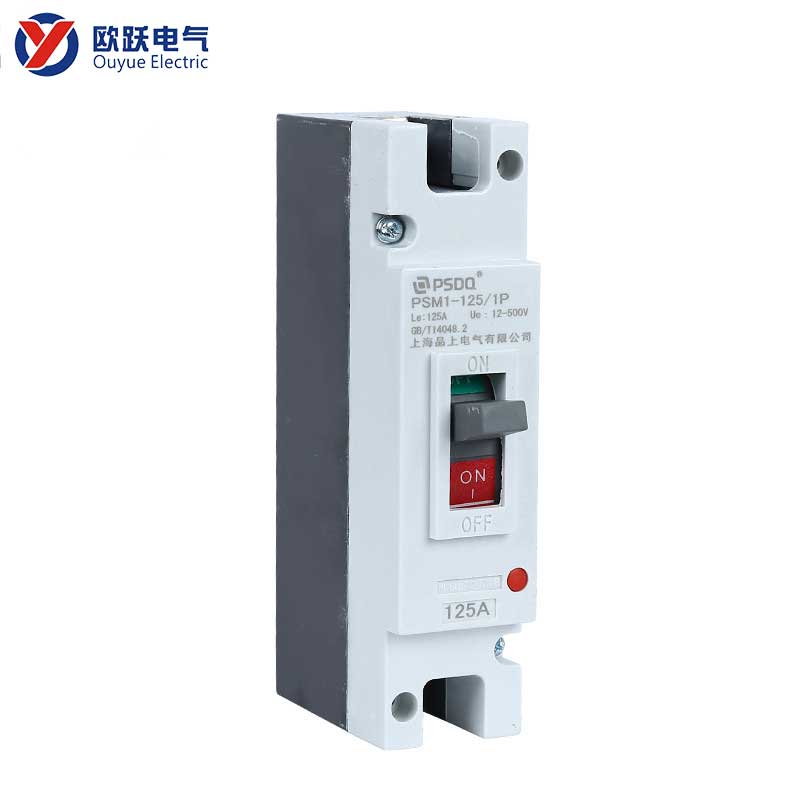

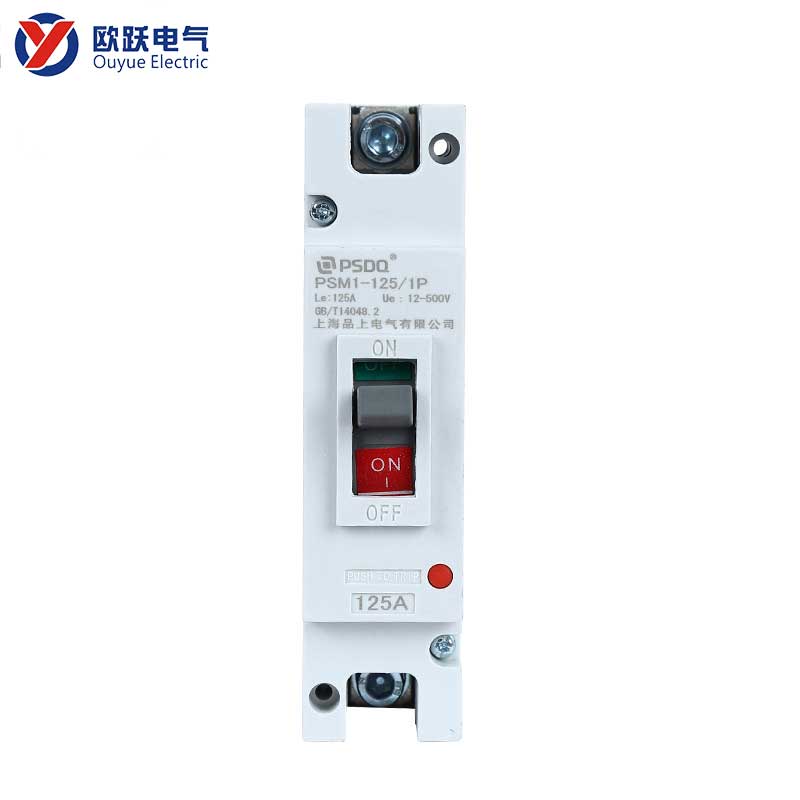

قاطع دائرة مقولب 125A 1P

قاطع الدائرة المقولب 125A 1P مناسب للحماية أحادية القطب ذات التيار العالي

في التحكم الصناعي والطاقة الجديدة وأنظمة توزيع الطاقة في المباني واسعة النطاق، غالبًا ما تكون هناك دوائر أحادية الطور عالية الطاقة تتطلب حماية مستقلة، أو سيناريوهات عمل حيث تحتاج كل مرحلة في نظام ثلاثي الطور إلى فصلها وحمايتها بشكل مستقل. تم تصميم قاطع الدائرة المقولب 125A 1P خصيصًا لمثل هذه المتطلبات المهنية. إنها تعتمد هيكل غلاف بلاستيكي عالي الأداء وتدمج قدرة كسر قوية ضمن عرض عمود واحد، مما يوفر حلاً موثوقًا لحماية فصل الطور لأحمال التيار العالي أحادية الطور أو الأنظمة ثلاثية الطور.

المواصفات الفنية

بارامعنصر آخر	وصف المواصفات
نموذج المنتج	قاطع دائرة مقولب 125A 1P
الرقم القطبي	1 ص
التصنيف الحالي	125 أ
تصنيف جهد العمل	230 فولت تيار متردد / 400 فولت تيار متردد 50/60 هرتز
تصنيف الجهد العزل	690 فولت تيار متردد
نوع جهاز الرحلة	وحدة الرحلة المغناطيسية الحرارية
طريقة التثبيت	يدعم تركيب السكك الحديدية أو التركيب الثابت

سيناريوهات التطبيق

• أنظمة الطاقة الجديدة:حماية التيار الزائد وقصر الدائرة لجانب الإخراج أحادي الطور للعاكسات الكهروضوئية ونقاط الوصول أحادية الطور لأنظمة تخزين الطاقة (ESS).
• توزيع الطاقة في المبنى:في المجمعات التجارية الكبيرة، يوفر الحماية للدوائر المفردة ذات السعة الكبيرة 220 فولت والتي يتم إعدادها مركزيًا (مثل إضاءة الإعلانات الكبيرة ومجموعات محركات الستائر الكهربائية).
• مطابقة المعدات:وباعتباره أحد مكونات OEM، فقد تم دمجه في خزائن التحكم الكهربائية الكبيرة ولوحات التحكم في المولدات وغيرها من المعدات.

التعليمات

س:هل يمكن استخدامها بالتوازي لزيادة التصنيف الحالي؟

A：لا ينصح على الاطلاق. سيؤدي الاستخدام المتوازي لقواطع الدائرة إلى توزيع غير متساوٍ للتيار ويفشل في ضمان التعثر المتزامن، وهو ما يمثل خطرًا كبيرًا على السلامة. إذا كان هناك حاجة إلى تيار أكبر، فيجب اختيار قاطع دائرة واحد بتصنيف التيار المقدر المقابل.
