صندوق توزيع مقاوم للمطر من الفولاذ المقاوم للصدأ مطلي بالرش الأبيض في الهواء الطلق إنتاج ضخم صور حقيقية: من رش جسم الصندوق، معالجة الشريط المطاطي المقاوم للماء إلى الهيكل الداخلي التحليل الكامل

1. تم رش جسم الصندوق وهو في انتظار تجميع لوحة الباب

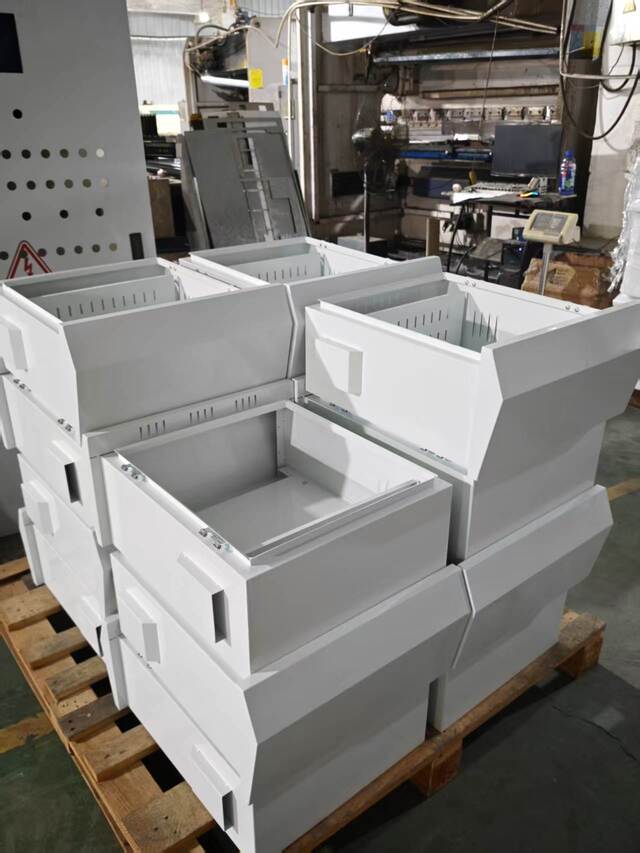

في الصورة الحقيقية الأولى، يتم تكديس العشرات من هياكل الصناديق المصنوعة من الفولاذ المقاوم للصدأ باللون الأبيض والتي تم رشها طبقة تلو الأخرى، في انتظار معالجة الأشرطة المطاطية للوحة الباب قبل التجميع النهائي. يتم تغطية كل سطح صندوق بطبقة مسحوق إلكتروستاتيكية بيضاء موحدة وناعمة. الزوايا مثنية بدقة واللحامات ناعمة وكاملة.

هذه المجموعة من الصناديق مصنوعة من الفولاذ المقاوم للصدأ 304 كمادة أساسية ومغطاة بمسحوق إلكتروستاتيكي أبيض اللون للاستخدام الخارجي. يتمتع الطلاء الأبيض بوظائف عملية في السيناريوهات الخارجية - حيث يعكس السطح ذو الألوان الفاتحة الإشعاع الحراري لأشعة الشمس. في بيئة درجة الحرارة المرتفعة في الصيف، يمكن أن تكون درجة حرارة سطح الصندوق الأبيض أقل بـ 8-12 درجة مئوية من درجة حرارة الصندوق الرمادي الداكن، مما يساعد على تقليل ارتفاع درجة الحرارة داخل الصندوق وإطالة عمر خدمة المكونات. وهذا أيضًا هو السبب وراء تفضيل صناديق التوزيع الخارجية في أسواق أوروبا والشرق الأوسط بشكل عام للطلاء الأبيض.

ثانيا. تم تركيب الشريط المطاطي المقاوم للماء للوحة الباب. بعد المعالجة، يمكن تجميعها

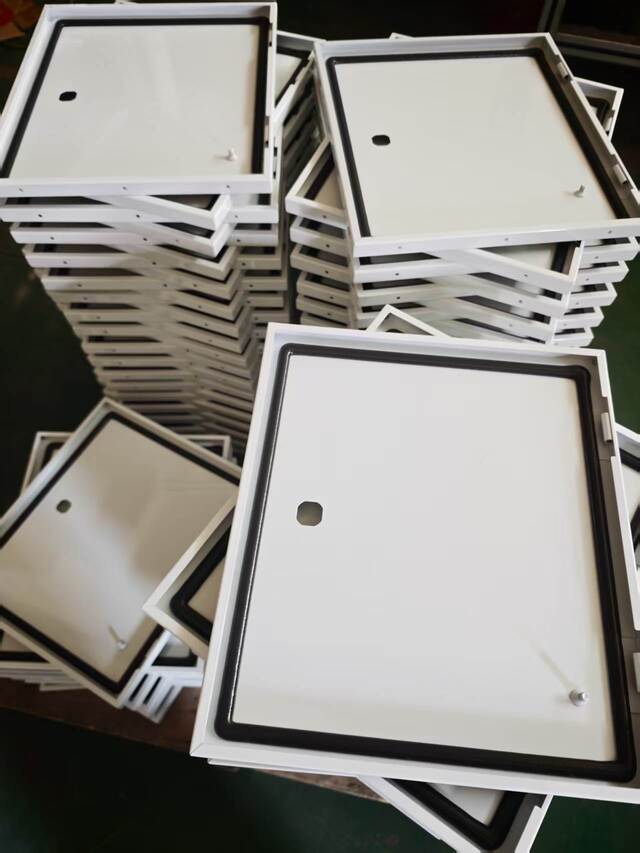

الصورة الثانية تسجل ألواح الأبواب المطابقة لهذه المجموعة من الصناديق. تم استكمال لوحة الباب بالرش الأبيض، وتم دمج شرائط المطاط الأسود المقاومة للماء في الحواف. وهو حاليًا في مرحلة معالجة الشريط المطاطي ولا يزال قائمًا. الشريط المطاطي مصنوع من مادة رغوية ذات خلية مغلقة EPDM (مطاط الإيثيلين بروبيلين ديين مونومر). يتم دمجها في أخدود الختم على الجانب الداخلي لباب الصندوق من خلال جهاز لصق مخصص، ويتم إغلاق الدائرة بأكملها بدون أي فواصل.

السبب وراء السماح لشريط منع التسرب بالبقاء والشفاء بعد التثبيت هو أنه بمجرد دمجه، فإن المادة اللاصقة الموجودة على الجزء الخلفي من شريط EPDM تحتاج إلى وقت كافٍ للارتباط الكامل بأخدود الفولاذ المقاوم للصدأ، مما يمنع التصفيح أو الالتواء اللاحق. بالإضافة إلى ذلك، يتطور الضغط الداخلي في الشريط أثناء الضغط والإدراج؛ إن السماح لها بالراحة يمكّن المادة من استعادة مرونتها الطبيعية، وتجنب عدم استواء السطح الناتج عن تحرير الضغط بعد التجميع.

بعد معالجة كل دفعة من شرائط ختم لوحة الباب، يقوم مفتشو الجودة بإجراء فحوصات عشوائية على استواء سطح الختم واتساق ارتداد الشريط.

قبل الشحن، تخضع الصناديق بأكملها لاختبار المطر أو أخذ عينات من مقاومة الهواء IP65 للتحقق من أن أداء الختم يلبي المعايير. تتمتع شرائط الختم الرغوية ذات الخلايا المغلقة EPDM التي اختارتها شركة Ouyue Electric بنطاق درجة حرارة تشغيل طويل المدى يتراوح من -40 درجة مئوية إلى 120 درجة مئوية، مما يحافظ على خصائص الارتداد والختم المستقرة حتى بعد سنوات من التعرض لأشعة الشمس الخارجية والمطر.

ثالثا. تفكيك المكونات الهيكلية الداخلية لصندوق التوزيع المصنوع من الفولاذ المقاوم للصدأ

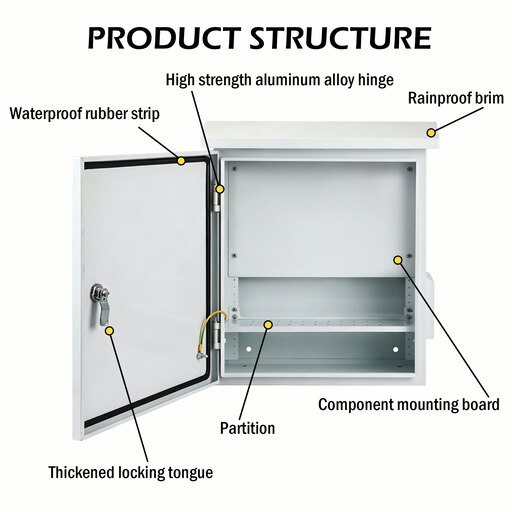

الصورة الثالثة توضح الهيكل الداخلي لمجمع كاملصندوق توزيع خارجي مقاوم للمطر من الفولاذ المقاوم للصدأ. المكونات الرئيسية الخمسة مرئية بوضوح ومفككة بندًا بندًا على النحو التالي:

1. قفل اللسان الدوار

لوحة الباب مجهزة بقفل لسان من الفولاذ المقاوم للصدأ. عند الإغلاق، يمسك قفل اللسان بإحكام لوحة القفل على الجانب الداخلي لإطار باب الصندوق لضمان إغلاق لوحة الباب بإحكام والضغط على شريط الختم لأسفل. قلب القفل مصنوع من الفولاذ المقاوم للصدأ 304، وهو مقاوم للصدأ ومضاد للتشويش. وفقًا لمتطلبات العملاء، يمكن تحديد أقفال المفاتيح العامة، أو الأقفال المثلثة المقاومة للسرقة أو أقفال الفتح الزنبركية من النوع المضغوط كخيارات، وكلها تدعم تخصيص الدفعة.

2. شريط مطاطي مقاوم للماء

من المنظور الداخلي، يمكن أن نرى بوضوح أن الشريط المطاطي المقاوم للماء EPDM الأسود يتم توزيعه بالكامل على طول الدائرة الداخلية للوحة الباب دون أي طبقات أو فواصل. عندما يتم إغلاق لوحة الباب، يتم الضغط على الشريط المطاطي بالتساوي بين لوحة الباب وإطار الباب الصندوقي، مما يشكل سطح إغلاق مرن مستمر يمنع مياه الأمطار والغبار والرطوبة من التسرب عبر فجوة الباب.

3. حافة مقاومة للمطر

تم تجهيز الجزء العلوي من الصندوق بهيكل ذو حافة مائلة يمتد للأمام. تتمثل وظيفة هذا التصميم المنحني في توجيه مياه الأمطار المتدفقة على طول الجدار أو فوق الصندوق إلى منطقة بعيدة عن فجوة الباب، مما يمنع الماء من التراكم على طول الحافة العلوية من لوحة الباب والتسرب إلى سطح الختم. حافة القبعة والجسم الرئيسي للصندوق مصنوعان من نفس قطعة اللوح من خلال الثني باستخدام الحاسب الآلي ويتم تشكيلهما في قطعة واحدة. ليست هناك حاجة للحام، ولا يوجد خطر تسرب اللحام.

4. لوحة تركيب المكونات

تم تجهيز الجزء الداخلي من الصندوق بألواح تثبيت متحركة قابلة للفصل للتثبيتقواطع الدائرةوالموصلات والكتل الطرفية والمكونات الأخرى. لوحة التثبيت مصنوعة من لوح فولاذي مجلفن أو لوح فولاذي مقاوم للصدأ ويتم تثبيتها على الأزرار المدمجة في الجزء الخلفي من الصندوق بمسامير. ويعني التصميم القابل للفصل أنه يمكن للعملاء إكمال التجميع المسبق وتوصيل المكونات خارج الصندوق، ثم تركيب اللوحة بأكملها في الصندوق، مما يحسن كفاءة التثبيت في الموقع.

5. التقسيم

يمكن تجهيز الجزء الداخلي للصندوق بأقسام معدنية حسب متطلبات العميل، مع تقسيم المساحة داخل الصندوق إلى أقسام كهربائية مستقلة. تشمل وظائف القسم ما يلي: تحقيق العزل المادي للدوائر ذات مستويات الجهد المختلفة، أو فصل الدائرة الرئيسية عن دائرة التحكم، أو توفير مساحة حماية مستقلة لمكونات محددة. يتم تثبيت القسم على حامل القسم داخل الصندوق بواسطة براغي، ويمكن تعديل موضعه بمرونة وفقًا لرسومات العميل.

رابعا. مع خطوط الإنتاج الحقيقية، ندعوك للتحقق من الجودة

سواء كنت بحاجة إلى صندوق توزيع قياسي مقاوم للمطر في الهواء الطلق أو هيكل صندوق غير قياسي مخصص بعمق وفقًا لرسومات المشروع، يمكن لـ Ouyue Electric تقديم صندوق توزيع من الفولاذ المقاوم للصدأ يمكنه الصمود أمام اختبار الاستخدام الخارجي مع إمكانيات التصنيع ومعايير مراقبة الجودة للمصنع المصدر.

يستغرق إنتاج المنتج النهائي 7 أيام فقط بعد تأكيد رسومات المنتج.مرحبًا بك في إرسال متطلباتك الفنية أو مواصفات الصندوق. وسوف نقدم اقتراحات الحلول وجدولة العينة في أقرب وقت ممكن.
