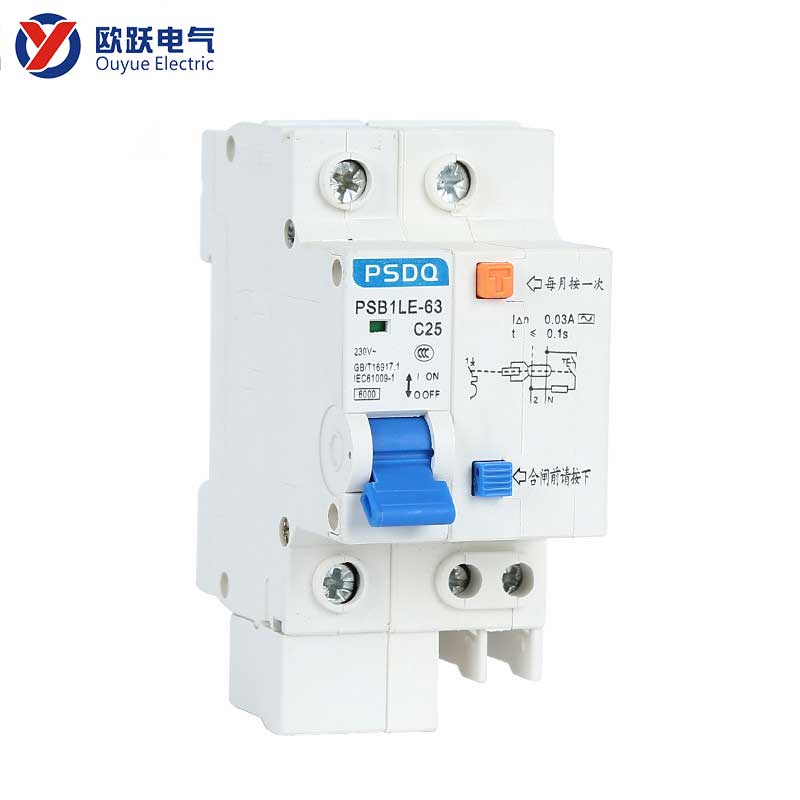

قاطع تسرب صغير 63A 1P+N

مقدمة المنتج

• في مواجهة الطلب المتزايد على الكهرباء أحادية الطور عالية الطاقة في البيئات السكنية والتجارية وغيرها من البيئات الحديثة، غالبًا ما تتطلب مخططات حماية الدوائر التقليدية شغل وحدتين من المساحة (قاطع دائرة 1P + ملحق التسرب أو قاطع دائرة التسرب 2P)، مما يمكن أن يسبب بسهولة صعوبات في التخطيط في صندوق التوزيع.
• يدمج قاطع دائرة التسرب الصغير 63A 1P+N بشكل مبتكر وظائف الحماية من التسرب الزائد والدائرة القصيرة والحساسية العالية ضمن عرض وحدة قياسية واحدة فقط (18 مم)، ويمكنه في نفس الوقت كسر خط الطور (L) والخط المحايد (N). يمكن أن يوفر حماية أمان كاملة للدوائر ذات التيار العالي أحادية الطور.

مواصفات المنتج

عنصر المعلمة	وصف المواصفات
نموذج المنتج	قاطع تسرب صغير 63A 1P+N
الرقم القطبي	1ف+ن
التصنيف الحالي	63 أ
تصنيف التسرب التشغيل الحالي	30 مللي أمبير
الجهد المقنن	230 فولت تيار متردد 50/60 هرتز
ميزة التعثر	النوع ج
طريقة التثبيت	تركيب سكة DIN القياسية مقاس 35 مم
شهادة	م

سؤال وجواب

س:ما هي الاختلافات في الحماية بين قواطع دائرة التسرب 1P+N و2P؟

ج:إنه مكافئ تمامًا في وظائف الحماية من الحمل الزائد والدائرة القصيرة والتسرب في قلب الدائرة. يكمن الاختلاف الرئيسي في البنية المادية: 1P+N يعتمد تصميمًا مضغوطًا أحادي الوضع، بينما يتمتع 2P بعرض مزدوج الوضع. يمكن لكليهما فصل الخط L والخط N في نفس الوقت.

س:كيف تتم حماية الخط المحايد (N) في هذا النموذج؟

ج:القطب N لهذا النوع من قواطع التسرب الصغيرة 63A 1P+N، يتم تشغيله وإيقافه بشكل متزامن مع خط الطور، مما يوفر وظيفة العزل. ومع ذلك، فإنه عادة لا يحتوي على رحلة مغناطيسية مستقلة للحماية من الحمل الزائد (أي أن الحمل الزائد على القطب N لا يسبب التعثر وحده). وتتمثل ميزتها في توفير حماية كاملة من التسرب وعزل آمن ثنائي القطب.
