هل تعرف المكونات الأساسية في صندوق التوزيع؟

هل تعرف المكونات الأساسية في صندوق التوزيع؟

افتح صندوق التوزيع الموجود أمام قاطع الدائرة والمحطة ووحدة الحماية والمكونات الأخرى للنظام الكهربائي. يتولى كل مكون وظيفة واضحة لضمان التوزيع الآمن والتشغيل المستقر للطاقة. أدناه، شركة China Ouyue Electric لتتمكن من تفكيك المكونات الرئيسية لصندوق التوزيع ومبدأ عمله.

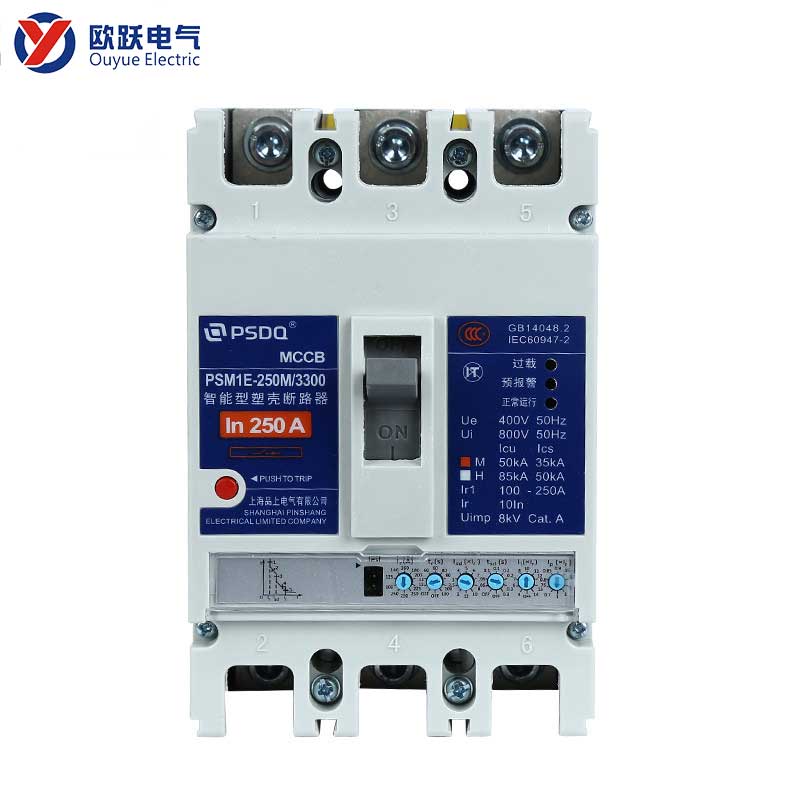

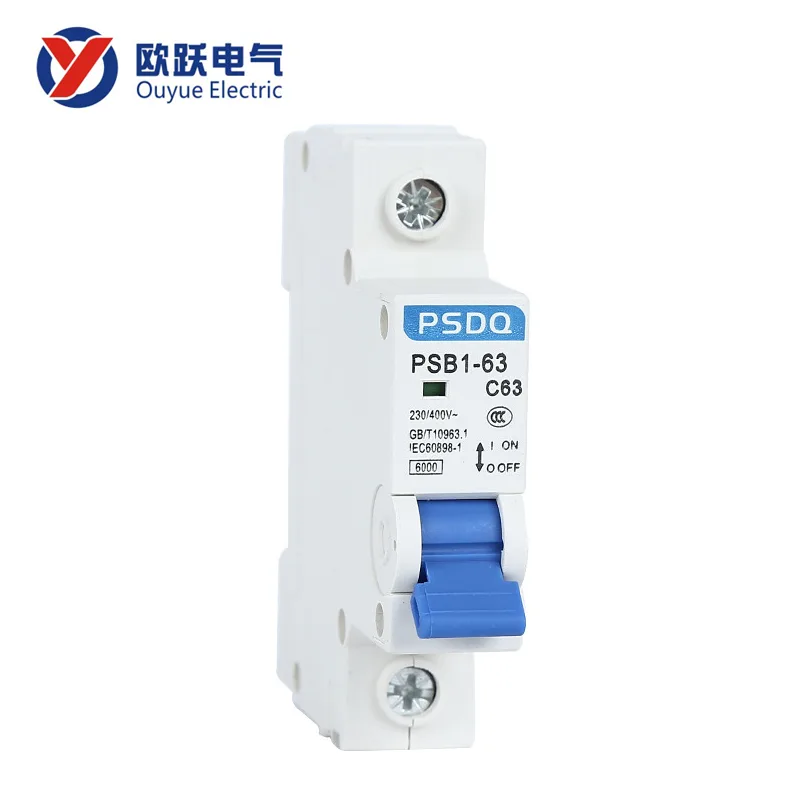

قاطع الدائرة - المكون الأساسي لحماية الدائرة

قاطع الدائرة هو المكون الأساسي لحماية الدائرة في صندوق التوزيع. وتتمثل وظيفتها في قطع التيار تلقائيًا عند وجود حمل زائد أو خطأ في الدائرة القصيرة، ومنع ارتفاع درجة حرارة الدائرة من التسبب في تلف المعدات أو حوادث السلامة.

• مبدأ العمل: عندما يتجاوز التيار عبر قاطع الدائرة القيمة المقدرة أو يحدث ماس كهربائي، يقوم العنصر الحساس الحراري الداخلي أو الآلية الكهرومغناطيسية بتشغيل جهاز الرحلة، بحيث يتم فصل الاتصال، وبالتالي مقاطعة الدائرة. بعد استكشاف الأخطاء وإصلاحها، يمكن إعادة ضبط قاطع الدائرة يدويًا لاستعادة مصدر الطاقة.
• الأنواع الشائعة: قاطع الدائرة الحرارية الذي يستخدم ثني اللوحة ثنائية المعدن لتحقيق التعثر، ومناسب للحماية من الحمل الزائد؛ يعتمد قاطع الدائرة المغناطيسية على الملف الكهرومغناطيسي ليعمل بسرعة في لحظة حدوث ماس كهربائي، ويكون زمن الاستجابة أقصر. يجمع قاطع الدائرة المغناطيسية الحرارية بين الآليتين ويأخذ في الاعتبار متطلبات الاستجابة للحماية من الحمل الزائد وحماية الدائرة القصيرة، والتي تستخدم على نطاق واسع في صناديق التوزيع في الوقت الحاضر.

في صندوق التوزيع، يتوافق كل قاطع دائرة مع دائرة مستقلة لتحقيق التحكم في التحويل للدوائر المختلفة مثل الإضاءة والمقابس والمعدات الخاصة، وهو مناسب لاستكشاف الأخطاء وإصلاحها والصيانة اليومية.

الصمامات - عنصر حماية التيار الزائد القابل للتصرف

لا تزال الصمامات تُستخدم في بعض السيناريوهات التي تتطلب سرعة استجابة عالية للحماية. المصهر هو جهاز حماية لمرة واحدة، وتتمثل وظيفته في قطع دائرة العطل في وضع الصهر الخاص به.

تم تجهيز المصهر بمصهر معدني، عندما يتجاوز التيار حد الحمل، يندمج المصهر بسرعة، مما يؤدي إلى فصل الدائرة. نظرًا لأن عملية التفجير تتم بشكل فوري تقريبًا، غالبًا ما يتم استخدام الصمامات لحماية الأجهزة الإلكترونية الدقيقة أو الأدوات المهمة.

جهاز الحماية من زيادة التيار - وحدة خاصة لقمع الجهد الزائد العابر

نظام إمداد الطاقة بالمبنى معرض للصواعق، وبدء تشغيل وإيقاف المعدات الكبيرة أو تقلبات شبكة الطاقة، مما يؤدي إلى زيادة الجهد العابر. يتمثل دور جهاز الحماية من زيادة التيار (SPD) في تفريغ هذا الجهد الزائد بسرعة إلى الطرف الأرضي، والحد من جهد منفذ الجهاز، وبالتالي حماية المعدات الكهربائية الخلفية.

وفقًا للاختلاف في موقع التثبيت ومستوى الحماية، يمكن تقسيم SPD إلى ثلاث فئات رئيسية:

واقي من البرق من النوع 1: يتم تركيبه في خزانة الخط الوارد الرئيسية، ويستخدم لحماية البرق المباشر أو الاندفاع القوي الذي تسببه الخطوط الخارجية.

النوع 2 SPD: يتم وضعه في صندوق التوزيع لقمع الجهد الزائد الناتج عن بدء وإيقاف المعدات عالية الطاقة في المبنى.

النوع 3 SPD: يتم تركيبه في المقبس الطرفي أو الطرف الأمامي للمعدات، مما يوفر حماية جيدة لجهاز واحد دقيق.
