تم إطلاق خزانة توزيع الطاقة XL-21 الجديدة لشركة Ouyue Electric، والدفعة الأولى مخصصة لكوريا الجنوبية

I. تقسيم الهيكل العلوي والسفلي

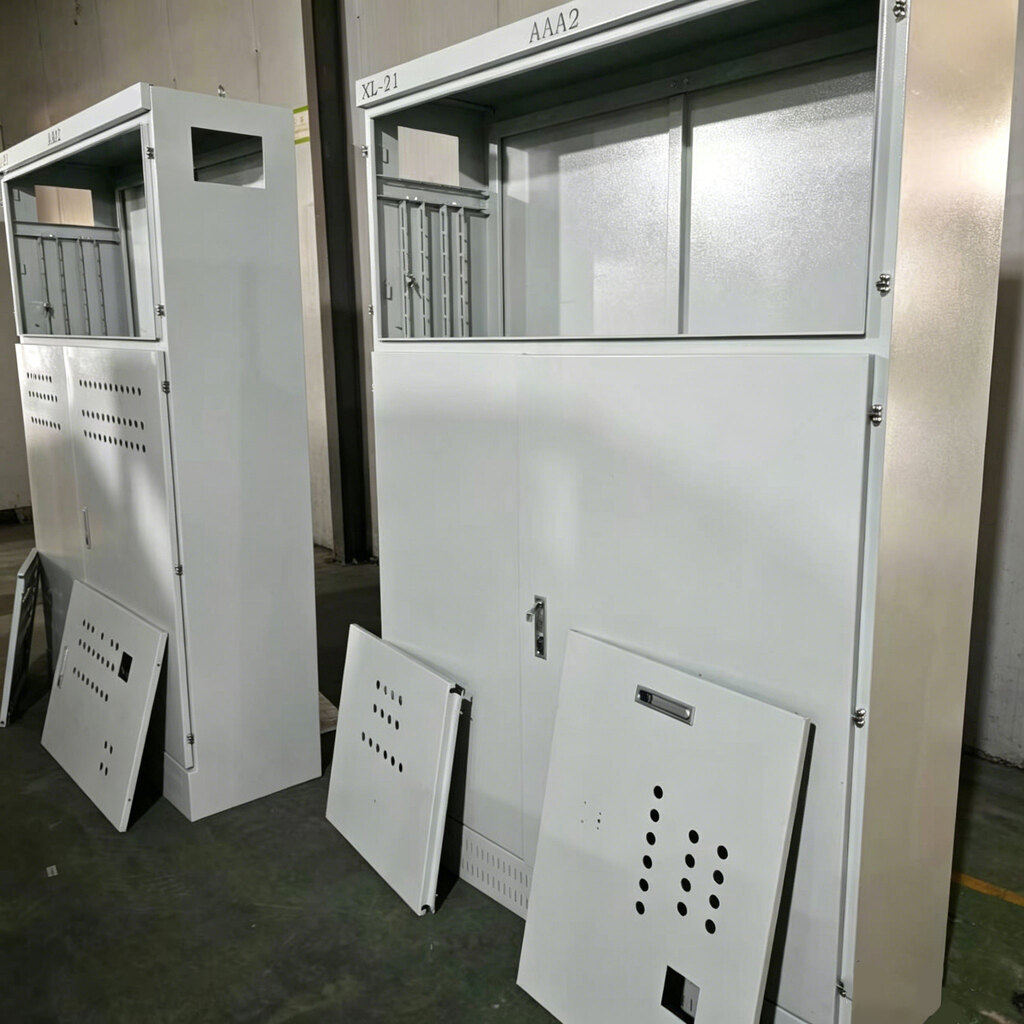

تُظهر الصورة الحقيقية الأولى المظهر العام لخزانة توزيع الطاقة XL-21. تتبنى الخزانة تصميمًا هيكليًا علويًا وسفليًا منقسمًا، مما يقسم بوضوح المناطق الوظيفية إلى مساحتين مستقلتين، علوية وسفلية.

الجزء العلوي: منطقة نافذة مراقبة الأجهزة

يتم حجز موضع تركيب النافذة الشفافة في الجزء العلوي من الخزانة لترتيب أجهزة قياس التيار الكهربائي والفولتميتر وأضواء المؤشر ومفاتيح التحويل ومكونات القياس والعرض الأخرى. لا يحتاج موظفو التشغيل والصيانة إلى فتح باب الخزانة. يمكنهم قراءة المعلمات الكهربائية وتحديد حالة التشغيل في الوقت الحقيقي من خلال النافذة، مما يحسن بشكل كبير الكفاءة في الفحص اليومي واكتشاف الأخطاء. الجزء العلوي من الخزانة مخصص لمواضع التعريف، والتي يمكن لصقها بأرقام الدوائر أو لوحات أسماء المعدات أو ملصقات تحذير السلامة وفقًا لمتطلبات العملاء.

الجزء السفلي: حجرة تشغيل المفتاح الرئيسي

تم تجهيز حجرة تشغيل المفتاح الرئيسي الموجودة في الجزء السفلي من الخزانة بقفل باب مستقل. تم تجهيز سطح باب الخزانة بمجموعات متعددة من الفتحات الدائرية لتبديد الحرارة، والتي تشكل قنوات هواء الحمل الحراري الأمامية والخلفية مع اللوحة الخلفية لتبديد الحرارة بنفس المواصفات في الجزء الخلفي من الخزانة. مع ضمان التهوية وتبديد الحرارة، يتم التحكم في قطر الفتحات المستديرة عند نقطة التوازن بين منع الغبار وتبديد الحرارة، مما يقلل من دخول الغبار. تم تجهيز باب المستودع بقفل ميكانيكي مخصص لمنع الأشخاص غير المصرح لهم من إساءة تشغيله وتلبية متطلبات إدارة السلامة الكهربائية للمواقع الصناعية.

ثانيا. نظام التثبيت الداخلي القابل للتعديل: مجموعة واحدة من الخزانات متوافقة مع أنظمة توزيع الطاقة المتعددة

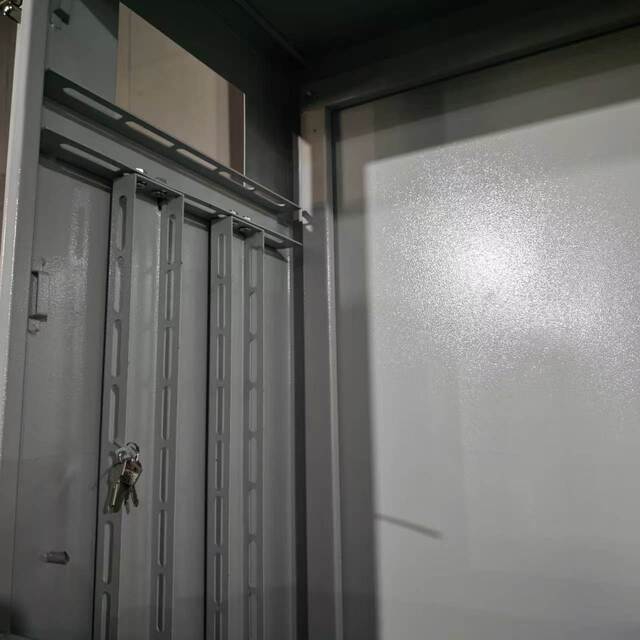

تركز الصورة الحقيقية الثانية على التفاصيل الهيكلية الداخلية لخزانة توزيع الطاقة XL-21، وتعرض ميزة التصميم الأساسية لهذا المنتج - نظام التثبيت القابل للتعديل بالكامل.

قم بالتثبيت المسبق لمجموعات متعددة من أعمدة التثبيت القابلة للتعديل

تم تركيب الجزء الداخلي للخزانة مسبقًا بأعمدة تثبيت طولية متعددة، كل منها مزود بفتحات طويلة. يمكن تعديل ارتفاع قضبان دليل التثبيت ولوحات التثبيت بحرية لأعلى ولأسفل على طول الأعمدة. وهذا يعني أنه يمكن تكييف نفس الخزانة بمرونة مع مواصفات مختلفة لقواطع الدائرة المقولبة، وموصلات التيار المتردد، والمرحلات الحرارية، وقضبان التوصيل النحاسية وفقًا لخطة توزيع الطاقة الفعلية. سواء كان المفتاح الرئيسي 200 أمبير أو 630 أمبير، وسواء كان التكوين متعدد الحلقات أو قليل الحلقات، يمكن ترتيب أوضاع التثبيت حسب الحاجة دون الحاجة إلى استبدال الخزانة.

مقصورات المستودع مستقلة، والكهرباء القوية والضعيفة منفصلة

يتم فصل منطقة الجهاز وحجرة المفتاح الرئيسي بواسطة أقسام معدنية لتحقيق أسلاك منفصلة للكهرباء القوية والضعيفة. هذا التصميم له معنيان مهمان: أولاً، يتم عزل التداخل الكهرومغناطيسي الناتج عن التيار الكبير في الدائرة الرئيسية في الحجرة السفلية ولن يؤثر على دقة قياس الأجهزة وخطوط الإشارة في الحجرة العلوية. ثانيًا، عند فحص المفتاح الرئيسي، احتفظ بدائرة الجهاز العلوية معزولة لتقليل خطر اللمس العرضي. تحتفظ لوحة التقسيم بفتحات توجيه الأسلاك، ويتم توفير فتحات واقية مطاطية عند نقاط مرور الكابل لمنع قطع الطبقة العازلة.

ثالثا. لوح فولاذي ملفوف على البارد + طلاء مسحوق إلكتروستاتيكي: يوفر حماية طويلة الأمد لتوزيع الطاقة في الأماكن المغلقة

تم تصنيع خزانة توزيع الطاقة XL-21 من الفولاذ المدلفن على البارد عالي الجودة، والذي تم تشكيله من خلال القطع بالليزر المتكامل والثني باستخدام الحاسب الآلي، مع تجميع الزوايا باستخدام وصلات مثبتة بمسامير. بالمقارنة مع الهياكل الملحومة بالكامل، فإن التجميع المثبت بمسامير يضمن السلامة الهيكلية مع توفير راحة أكبر للتفكيك والصيانة والاستبدال أو ترقية المكونات الداخلية.

يتم معالجة سطح الخزانة بطبقة من المسحوق الإلكتروستاتيكي، ويتميز بلمسة نهائية باللون الرمادي والأبيض غير اللامع. بالمقارنة مع رش الطلاء التقليدي، يوفر طلاء المسحوق الكهروستاتيكي التصاق أقوى ومقاومة فائقة للصدمات والتآكل. وفي البيئات الصناعية الداخلية - مثل ورش العمل والمصانع والمحطات الفرعية - تظل متينة على المدى الطويل دون أن تتشقق أو تصدأ. يوفر الطلاء الرمادي والأبيض غير اللامع جمالية نظيفة وحديثة تكمل التصميم الموحد لغرف التوزيع عبر البيئات الصناعية المختلفة.

تم تجهيز كل خزانة بشكل قياسي بلوحة خلفية تتميز بفتحات تهوية، تتماشى مع فتحات التهوية الدائرية الموجودة على الباب لإنشاء قناة حرارية طبيعية للهواء. تم تجهيز الباب بقفل ميكانيكي مخصص، ويتم إدارة المفاتيح مركزيًا لضمان وصول الكهربائيين المعتمدين فقط إلى حجرة المفاتيح الرئيسية، مما يمنع الدخول غير المصرح به.

رابعا. التصدير إلى كوريا الجنوبية: متوافق مع معايير توزيع الطاقة الصناعية في الخارج

تم تخصيص هذه الدفعة من خزانات توزيع الطاقة XL-21 لعميل كوري، مع تعديل مستوى الجهد واختيار مواصفات قضيب التوصيل وأبعاد الخزانة وفقًا للمتطلبات الفنية للعميل. يضع سوق توزيع الطاقة الصناعية في كوريا الجنوبية مطلبين رئيسيين على المعدات: الأول، عزل منطقة الجهد العالي والجهد المنخفض الموحد؛ ثانيًا، التوافق في تركيب الخزانة الداخلية - تتطلب خطوط إنتاج المصنع في كثير من الأحيان تعديلات على تكوينات دائرة الطاقة بناءً على مهام الإنتاج المتغيرة، ويلبي نظام التثبيت القابل للتعديل هذا المطلب المرن بدقة.

من الصين إلى كوريا الجنوبية، طريق الشحن البحري قصير والتخليص الجمركي عالي الكفاءة. توفر شركة Ouyue Electric عبوات تصدير قياسية مصممة خصيصًا للسوق الكورية: صناديق خشبية مدخنة مع بطانات مبطنة مخصصة بغشاء فقاعي، ومقصورات منفصلة للخزائن والملحقات لضمان سلامة المنتج أثناء الشحن البحري والعبور الداخلي.

V. قم بتخصيص حل توزيع الطاقة الخاص بك بدءًا من XL-21

الخزانة توزيع الطاقة XL-21هو أحدث إنجاز لشركة Ouyue Electric في مجال توزيع الطاقة الصناعية. بدءًا من نظام التثبيت القابل للتعديل وحتى هيكل المستودع المقسم، ومن عملية طلاء مسحوق الألواح الفولاذية المدرفلة على البارد إلى سهولة تجميع البراغي وصيانتها، يتم توجيه كل تصميم نحو سيناريوهات الاستخدام الفعلية.

يستغرق إنتاج المنتج النهائي 7 أيام فقط بعد تأكيد رسومات المنتج. سواء كنت بحاجة إلى تكوين قياسي أو تخصيص متعمق وفقًا لرسومات المشروع، فإننا نرحب بك لإرسال متطلباتك الفنية. سوف نقدم لك اقتراحات الحلول وجدولة العينة.
