كيف يمكن لصناديق التوزيع المعدنية الخارجية الحفاظ على التشغيل الموثوق في درجات الحرارة المرتفعة في الصيف؟

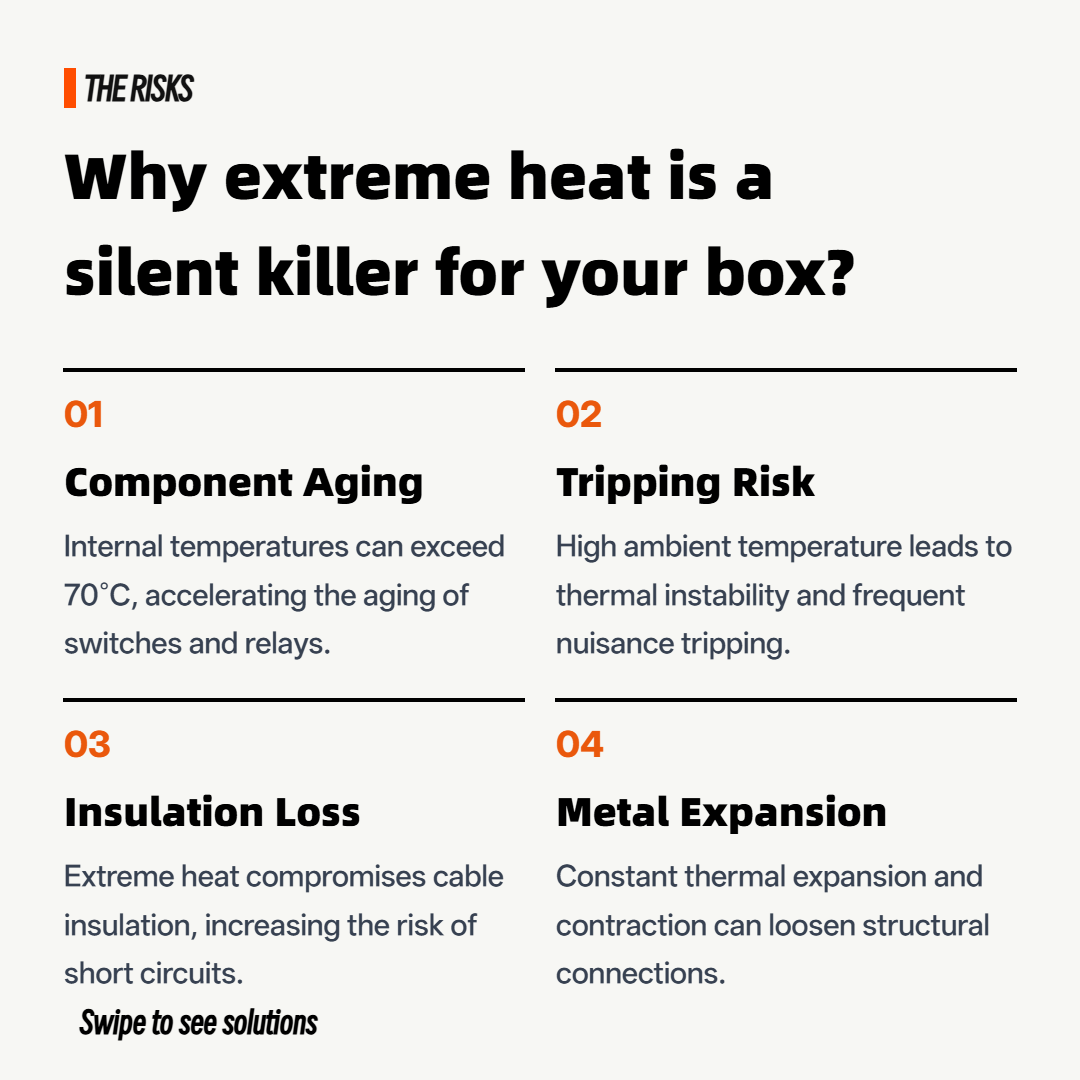

أهم مخاطر ارتفاع درجة الحرارة على صناديق التوزيع المعدنية

مع اقتراب فصل الصيف، تشكل درجات الحرارة المرتفعة المستمرة وأشعة الشمس الشديدة احتمالية تلف المعدات الكهربائية الخارجية.صناديق التوزيع المعدنية، عند تعرضها لأشعة الشمس الشديدة لفترة طويلة، قد يكون لها درجة حرارة داخلية تتجاوز بكثير درجة الحرارة المحيطة، والتي بدورها يمكن أن تتسبب في خلل في قواطع الدائرة، وتسريع شيخوخة المكونات الإلكترونية، وتقليل أداء العزل، وحتى تؤدي إلى نشوب حرائق.

إذًا، كيف يمكننا التعامل بفعالية مع درجات الحرارة المرتفعة وأشعة الشمس الشديدة لضمان التشغيل الآمن والموثوق لصناديق التوزيع في ظل الحرارة الشديدة؟ تقدم هذه المقالة تفسيرات احترافية من وجهات نظر تحليل مصدر الحرارة، وحلول تبديد الحرارة، والتصميم الهيكلي، واختيار المواد.

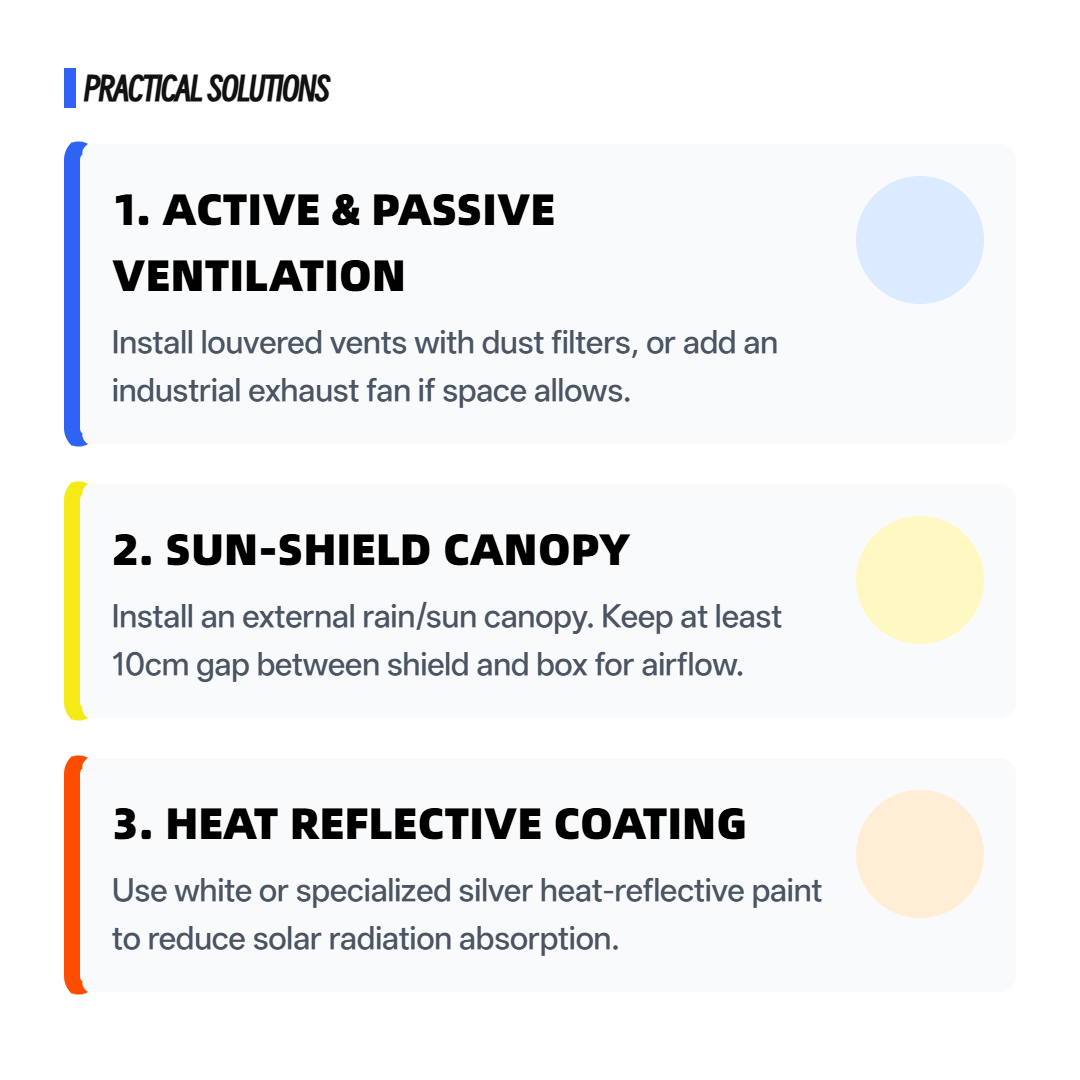

محلول تبديد الحرارة لصندوق التوزيع: مزيج من السلبي والنشط

1. تبديد الحرارة بالحمل الحراري الطبيعي (السلبي)

• تصميم فتحة التهوية: يتم وضع مداخل الهواء في الجزء السفلي من الصندوق، ويتم وضع مخارج الهواء في الأعلى أو على كلا الجانبين. يرتفع الهواء الساخن ليشكل "تأثير المدخنة". ويوصى بأن لا تقل نسبة مساحة مدخل ومخرج الهواء عن 1:1.2، ويجب ترتيبهما بشكل متدرج لمنع دخول مياه الأمطار.
• الستائر: جميع فتحات التهوية مزودة بستائر مقاومة للمطر لموازنة تبديد الحرارة والحماية.
• العزل العلوي بطبقة مزدوجة: إنه يعتمد هيكل مزدوج الطبقة للغطاء العلوي الخارجي ولوحة العزل الداخلية، مع فجوة 10-15 مم في المنتصف، والتي يمكن أن تمنع بشكل فعال أشعة الشمس المباشرة والتوصيل الحراري.

2. تبديد الحرارة القسري (نشط)

عندما تكون الحرارة الناتجة عن المعدات الموجودة داخل الصندوق مرتفعة (مثل محولات التردد، ووحدات الشحن، وإمدادات الطاقة ذات السعة الكبيرة)، أو في المناطق ذات درجات الحرارة المرتفعة للغاية في الصيف، يجب اعتماد التبريد النشط.

• مروحة التدفق المحوري: قم بتركيب مروحة بشبكة واقية في الجزء العلوي أو الجانبي من الصندوق، وادمجها مع مفتاح التحكم في درجة الحرارة (اضبط درجة حرارة بدء التشغيل مثل 40 درجة مئوية) لتحقيق التهوية حسب الحاجة. حجم الهواء الموصى به هو ≥100CFM، ودرجة الحماية هي IP54 أو أعلى.
• المبادل الحراري: بالنسبة للصناديق الخارجية ذات متطلبات الغلق العالية (مثل محطات قاعدة الاتصالات)، يمكن استخدام المبادلات الحرارية ذات اللوحة أو النوع الأساسي لنقل الحرارة الداخلية إلى الخارج دون إدخال الغبار والرطوبة.
• تكييف الهواء الصناعي: عندما تكون درجة الحرارة الداخلية بحاجة إلى التحكم بثبات أقل من 35 درجة مئوية وتكون هناك حاجة لمقاومة التكثيف، يمكن تكوين مكيف هواء صغير (مع قدرة تبريد 300-2000W).

3. التصميم الهيكلي وتحسين اختيار المواد

لون الصندوق والطلاء

1. اختيار اللون: تمتص الألوان الفاتحة (مثل RAL 7035 باللون الرمادي الفاتح وإشارة RAL 9003 باللون الأبيض) إشعاعًا شمسيًا أقل بنسبة 30-40% تقريبًا من الألوان الداكنة. وينصح بإعطاء الأولوية للألوان الفاتحة عند التعرض لأشعة الشمس لفترة طويلة بالخارج.
2. طلاء العزل الحراري: يمكن اختيار طلاء تبديد الحرارة مع كريات سيراميك مجهرية مجوفة أو طبقة عازلة من رغوة البولي يوريثان (بسمك 10-20 مم)، مما يقلل بشكل كبير من توصيل الحرارة من سطح الصندوق إلى الداخل.

المظلة وطرق تركيبها

1. قم بتركيب مظلة من الشمس: قم بتركيب لوحة ألومنيوم مستقلة أو مظلة من البلاستيك على ارتفاع حوالي 50-100 مم فوق الصندوق لمنع ضوء الشمس المباشر من السطوع على الجزء العلوي من الصندوق. حافظ على دوران الهواء بين المظلة وأعلى الصندوق.
2. اتجاه التثبيت: عندما تسمح الظروف بذلك، ضع صندوق التوزيع باتجاه الشمال أو الشمال الشرقي لتقليل أشعة الشمس المباشرة في فترة ما بعد الظهر.
3. التثبيت المرتفع: لا يقل عن 0.5 متر فوق سطح الأرض لمنع تأثير الحرارة الإشعاعية السطحية وتراكم المياه.

التخطيط الداخلي وإدارة الحرارة

1. عزل مصدر الحرارة: ضع المكونات ذات توليد الحرارة العالية (مثل المحولات ووحدات الشحن) بالقرب من منافذ التهوية أو في حجيرات منفصلة.
2. اترك علبة الكابلات فارغة: حافظ على المساحة الداخلية دون عائق لمنع تراكم الكابلات مما يعيق تدفق الهواء.
3. تركيب لوحات تبديد الحرارة: ضع شحمًا حراريًا على الجزء الخلفي من المكونات عالية الطاقة وقم بتثبيتها على لوحة قاعدة من الألومنيوم لتبديد الحرارة لتوصيل الحرارة إلى الغلاف المعدني للصندوق.

 حالات القياس الفعلية واقتراحات الاختيار

قدمت شركة Ouyue Electric ذات مرة صناديق توزيع خارجية لمحطة شحن الحافلات في مدينة ساحلية جنوبية. أظهرت البيانات المقاسة في الصيف ما يلي:

• درجة الحرارة المحيطة: 38 درجة مئوية (2 ظهرًا)
• لون الصندوق: RAL 7035 رمادي فاتح
• الهيكل: غطاء علوي مزدوج الطبقة + فتحة تهوية على الوجهين + مساحة تهوية 80 مم²
• المعدات الداخلية: 1 قاطع دائرة مقولب 63A، 2 واقيات من التيار الزائد، 1 عداد كهرباء
• تظهر نتائج القياس الفعلية أن أعلى درجة حرارة داخل الصندوق هي 52 درجة مئوية، وهي أقل بمقدار 11 درجة مئوية من الصندوق الرمادي الداكن أحادي الطبقة. جميع المعدات تعمل بشكل طبيعي دون أي ظاهرة التعثر الحراري.

اقتراح الاختيار

لصناديق التوزيع الخارجية العامة: يفضل استخدام الرش ذو الألوان الفاتحة والحمل الطبيعي على الجانبين مما لا يتطلب تكاليف إضافية.

في المناطق الجنوبية ذات الحرارة والرطوبة المرتفعة في الصيف: يوصى بإضافة مراوح ذات تدفق محوري يمكن التحكم بدرجة حرارتها أو اختيار أسقف ذات طبقة مزدوجة.

بالنسبة لسيناريوهات توليد الحرارة عالية الكثافة مثل مطابقة أكوام الشحن وخزائن تحويل التردد: قم بتكوين المبادلات الحرارية أو مكيفات هواء الخزانة، وقم في نفس الوقت بحساب متطلبات توليد الحرارة وتبديد الحرارة.

النقاط الرئيسية للصيانة اليومية

1. تحقق شهريًا مما إذا كانت فتحات التهوية مسدودة بالغبار أو خيوط العنكبوت، وقم بتنظيف الشباك المقاومة للحشرات.
2. اختبر ما إذا كان مفتاح التحكم في درجة الحرارة والمروحة يعملان بشكل طبيعي كل ثلاثة أشهر.
3. تحقق من حالة الشيخوخة لشريط الختم واستبدل الشريط المطاطي المتصلب في الوقت المناسب.

لماذا تختارنا؟

لقد تم تخصيص شركة China Ouyue Electric Co., Ltd. لتصنيع صناديق التوزيع المعدنية لأكثر من عشر سنوات. بالنسبة لسيناريوهات درجات الحرارة العالية وأشعة الشمس القوية في الصيف، نقدم مجموعة متنوعة من حلول تصميم تبديد الحرارة لمنع ضربة الشمس، بما في ذلك الرش ذو الألوان الفاتحة، والعزل المزدوج الطبقة، وفتحات التهوية، والمراوح التي يتم التحكم في درجة حرارتها.

منتجاتنا مصنوعة من الحديد والفولاذ المقاوم للصدأ 304 والفولاذ المقاوم للصدأ 316L، بدرجات حماية تتراوح من IP54 إلى IP65. التخصيص متاح عند الطلب.

مرحبا بكم في التشاور والشراء. دع صندوق التوزيع الخاص بك يمر بأمان في كل صيف حار.
