في عام 2026، حطمت درجات الحرارة العالمية المرتفعة للغاية الأرقام القياسية. لماذا أصبح تصميم تبديد الحرارة لصناديق التوزيع الخارجية المصنوعة من الفولاذ المقاوم للصدأ متطلبًا صعبًا للشراء؟

1. تحت درجات الحرارة المرتفعة، ترتفع درجة الحرارة الداخلية لصندوق التوزيع بسرعة

تواجه صناديق التوزيع الخارجية مصدرًا مزدوجًا للحرارة عند تعرضها لأشعة الشمس المباشرة: يقوم الإشعاع الشمسي الخارجي بتوصيل الحرارة إلى الصندوق من خلال سطحه، بينما تولد المكونات الداخلية الحرارة أثناء التشغيل. عندما تصل درجة الحرارة المحيطة إلى 45 درجة مئوية، يمكن أن تصل درجة حرارة سطح الصندوق داكن اللون تحت أشعة الشمس المباشرة إلى 75-80 درجة مئوية. إلى جانب التشغيل المستمر لمكونات توليد الحرارة الداخلية مثل المحولات وقواطع الدائرة وإمدادات الطاقة، يمكن أن تتجاوز درجة الحرارة الداخلية للعلبة المغلقة تمامًا 65 درجة مئوية بسهولة.

ماذا تعني درجة الحرارة هذه؟ تتمتع معظم قواطع الدوائر الكهربائية والموصلات الصناعية بدرجة حرارة تشغيل قصوى تبلغ 55-60 درجة مئوية. لا يؤدي تجاوز هذا الحد إلى إتلاف المكونات على الفور، ولكنه يسرع من تقادم العزل، ويزيد من مقاومة التلامس، ويتسبب في انحراف خصائص التعثر، ويقلل بشكل كبير من عمر المعدات. والأخطر من ذلك هو أن درجات الحرارة المرتفعة تؤدي إلى تدهور الحماية في وحدات الشحن والمحولات، مما يجبر المعدات على تقليل طاقة الإخراج. بالنسبة لمشغلي محطات الشحن، فهذا يعني سرعات شحن أبطأ وانخفاض الإيرادات؛ بالنسبة لأنظمة توزيع الطاقة في المصنع، قد يؤدي ذلك إلى إيقاف تشغيل معدات الإنتاج بسبب عدم استقرار إمدادات الطاقة.

تستجيب أقسام المشتريات في شركات الطاقة. قام مشغل شبكة أوروبي رئيسي بترقية هذا الصيف من المتطلبات الموصى بها إلى شرط إلزامي، ينص على أن حاويات التوزيع الخارجية يجب أن تعمل بكامل طاقتها لمدة أربع ساعات عند درجة حرارة محيطة تبلغ 40 درجة مئوية دون تجاوز ارتفاع درجة الحرارة الداخلية بمقدار 25 ألفًا. في مناقصة حديثة لمرفقات توزيع محطات الشحن، طلب أحد مقاولي EPC في الشرق الأوسط صراحةً من الموردين تقديم تقارير اختبار توضح ارتفاع درجة الحرارة الداخلية في ظل ظروف محيطة تبلغ 50 درجة مئوية، مما أدى إلى استبعاد أولئك الذين فشلوا في تقديم مثل هذه الوثائق. وتتحول معايير المشتريات من "وظيفية فقط" إلى "قادرة على التشغيل الكامل للطاقة حتى في درجات الحرارة المرتفعة".

ثانيا. كيف تشارك مادة الفولاذ المقاوم للصدأ نفسها في تبديد الحرارة؟

قبل مناقشة تصميم تبديد الحرارة، من المهم توضيح مفهوم خاطئ شائع: هل الفولاذ المقاوم للصدأ موصل أضعف للحرارة؟ في الواقع، تبلغ الموصلية الحرارية للفولاذ المقاوم للصدأ 304 حوالي 16 واط/(م·ك)، وهي في الواقع أقل من تلك الخاصة بالألمنيوم (حوالي 200 واط/(م·ك)). ومع ذلك، فإن الفرق مقارنة بالصفائح الفولاذية المدلفنة على البارد (حوالي 50 واط/(م·ك)) ليس كبيرًا. بالنسبة لحاويات التوزيع الخارجية، فإن العوامل الرئيسية التي تؤثر على ارتفاع درجة الحرارة الداخلية ليست في المقام الأول التوصيل الحراري لمادة العلبة، بل ثلاثة متغيرات تصميمية أوسع: انعكاس الإشعاع الشمسي، وكفاءة الحمل الحراري للهواء داخل وخارج العلبة، وتخطيط مكونات توليد الحرارة الداخلية إلى جانب مسارات تبديد الحرارة الخاصة بها.

تكمن المساهمة الحقيقية للحاويات المصنوعة من الفولاذ المقاوم للصدأ في تبديد الحرارة في جانبين. أولاً، الفولاذ المقاوم للصدأ غير قابل للاحتراق؛ في ظل درجات الحرارة القصوى، لا يلين أو يتشوه أو ينبعث منه دخان مثل العبوات البلاستيكية، كما أنه لا يعاني من الطباشير المتسارع وتقشير الطلاء كما تفعل العبوات القائمة على الحديد عند تعرضها للحرارة العالية. ثانيًا، يسمح الفولاذ المقاوم للصدأ بمرونة أكبر في خيارات الطلاء - يمكن طلاء العبوات المصنوعة من الفولاذ المقاوم للصدأ ذات الألوان الفاتحة باللون الأبيض أو الرمادي الفاتح أو الفضي اللامع، مع الاستفادة من الانعكاس العالي للأسطح الضوئية للإشعاع الشمسي، وبالتالي تقليل مدخلات الحرارة عند المصدر.

الحقيقة التي يتم التغاضي عنها غالبًا هي أنه في حاويات التوزيع الخارجية، يساهم الإشعاع الشمسي عادةً في الحمل الحراري أكثر من توليد حرارة المكونات الداخلية. تحت أشعة الشمس المباشرة في منتصف النهار في الصيف، يمكن للسطح الرمادي الداكن أن يمتص 500-700 واط لكل متر مربع من الإشعاع الشمسي، في حين أن السطح ذو اللون الفاتح يمكن أن يقلل هذا الامتصاص بنسبة تزيد عن 40٪. وهذا يعني أن اختيار لون الطلاء المناسب قد يؤدي إلى نتائج فورية أكثر من تركيب المراوح.

ثالثا. أربعة أبعاد تصميمية لتبديد الحرارة لصناديق التوزيع الخارجية

لا يعد تبديد الحرارة مسؤولية مكون واحد، بل هو أسلوب هندسي منظم يدمج هيكل الخزانة واختيار الطلاء وتصميم التهوية والتخطيط الداخلي. تقوم شركة Ouyue Electric بتطوير حلول تبديد الحرارة لخزانات التوزيع الخارجية المصنوعة من الفولاذ المقاوم للصدأ عبر أربعة أبعاد رئيسية:

طلاء ذو ​​لون فاتح – تقليل الحمل الحراري عند المصدر

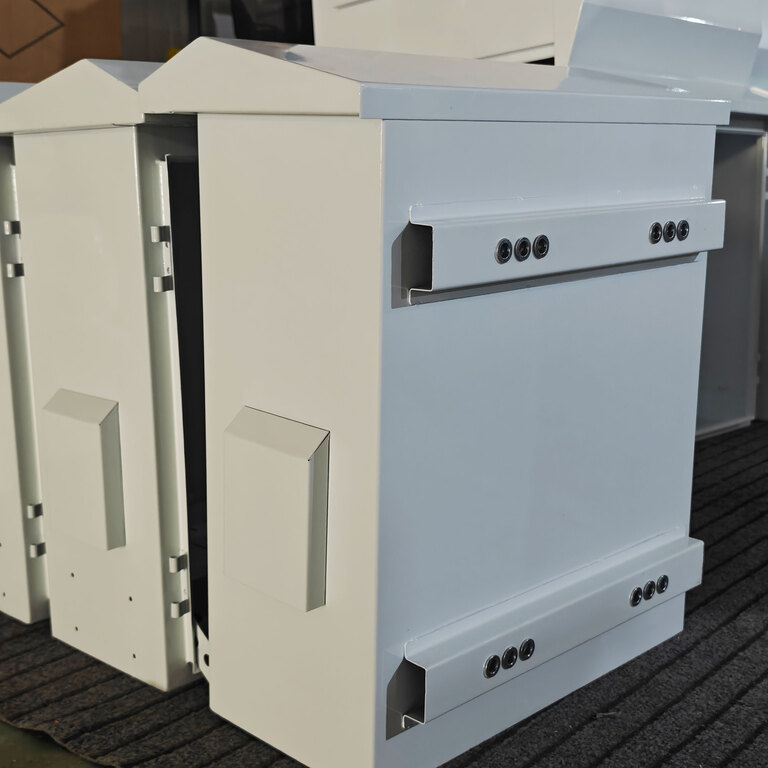

يتميز سطح الخزانة بطبقة مسحوق إلكتروستاتيكية للاستخدام الخارجي بألوان فاتحة - مثل اللون الرمادي والأبيض أو اللون الفضي اللامع غير اللامع. تعكس الأسطح ذات الألوان الفاتحة 70-80% من ضوء الشمس المرئي والأشعة تحت الحمراء، مقارنة بنسبة 30-40% فقط للطلاءات الداكنة. في ظل التعرض المكافئ لأشعة الشمس، يمكن أن تكون درجة حرارة سطح الخزانة المصنوعة من الفولاذ المقاوم للصدأ ذات الألوان الفاتحة أقل بمقدار 10-15 درجة مئوية من درجة حرارة الخزانة الحديدية الداكنة، مما يؤدي إلى انخفاض مماثل في ارتفاع درجة الحرارة الداخلية بمقدار 6-10 درجات مئوية. يستخدم الطلاء نفسه مسحوق بوليستر مقاوم للطقس، مما يضمن عدم ظهور الطباشير أو البهتان أثناء الاستخدام طويل الأمد في المناطق كثيفة الأشعة فوق البنفسجية، وبالتالي الحفاظ على انعكاسية عالية.

مسارات الهواء بالحمل الحراري الطبيعي – تبريد أساسي خالي من الطاقة

يستخدم تصميم الخزانة تصميم الحمل الحراري السلبي مع "سحب الهواء البارد من الأسفل وعادم الهواء الساخن من الأعلى". توجد فتحات السحب في القاعدة أو أسفل الألواح الجانبية، بينما توجد فتحات العادم في الجزء العلوي أو فوق الألواح الجانبية. ومن خلال الاستفادة من المبدأ الفيزيائي القائل بأن الهواء الدافئ يرتفع بسبب كثافته المنخفضة، يحدث تبادل الهواء المستمر دون الحاجة إلى مراوح. يتم حساب منطقة السحب بناءً على الحمل الحراري الداخلي، في حين تتميز فتحات العادم بفتحات تهوية مائلة للأسفل لتعكس المطر وتحافظ على مقطع عرضي كافٍ لتدفق الهواء مع منع دخول الماء. بالنسبة لخزائن المراقبة أو الاتصالات ذات توليد الحرارة أقل من 100 واط، عادةً ما يكون الحمل الحراري السلبي النقي كافيًا للحفاظ على ارتفاع درجة الحرارة ضمن الحدود المقبولة.

ترقية التبريد النشط – مصممة للمعدات عالية الطاقة

عندما يتم تركيب معدات توليد الحرارة العالية مثل المحولات أو وحدات الشحن عالية الطاقة أو العاكسات داخل الخزانة، قد يكون الحمل الحراري السلبي وحده غير كاف. تحتفظ شركة Ouyue Electric بواجهات تركيب مروحة موحدة على الألواح العلوية أو الجانبية، مما يسمح للعملاء باختيار وتركيب مراوح محورية يتم التحكم فيها حراريًا وفقًا لإخراج الحرارة الفعلي. تعمل المراوح تلقائيًا عبر مستشعرات درجة الحرارة: عندما تتجاوز درجة الحرارة الداخلية عتبة محددة مسبقًا (عادةً 35-40 درجة مئوية)، يتم تنشيط المروحة لإجبار الهواء على الخروج؛ بمجرد عودة درجات الحرارة إلى مستويات آمنة، يتم إيقاف تشغيل المروحة، مما يقلل من دخول الغبار ويقلل من استهلاك طاقة المروحة. تم توحيد أبعاد شفة واجهة المروحة، مما يتيح إجراء ترقيات أو استبدالات سهلة لاحقًا.

تحسين التخطيط الداخلي – وضع مكونات توليد الحرارة بشكل استراتيجي

البعد النهائي للتصميم الحراري يكمن داخل الخزانة. يجب وضع المكونات عالية الحرارة (مثل المحولات وإمدادات الطاقة عالية الطاقة) على طول مسار الحمل الحراري الرئيسي بالقرب من فتحات العادم، مما يسمح للحرارة بالهروب عبر أقصر طريق ممكن. يجب أن تكون المكونات الحساسة لدرجة الحرارة (مثل وحدات التحكم ووحدات الاتصالات) موجودة على جانب الهواء البارد بالقرب من مدخل الهواء أو داخل حجرات منفصلة. تعمل الفجوة بمقدار 15-20 مم بين لوحات التثبيت واللوحة الخلفية على إنشاء قناة تدفق هواء خلفية، مما يمنع تراكم الحرارة خلف لوحات التثبيت. يتم تطبيق مبادئ التخطيط هذه بشكل منهجي في التصميمات المخصصة لشركة Ouyue Electric، والمصممة بدقة لتناسب قائمة مكونات كل عميل.

رابعا. تعمل درجات الحرارة المرتفعة للغاية على إعادة تشكيل معايير الشراء في الخارج

وسوف يمتد تأثير هذه الجولة من الحرارة العالمية الشديدة إلى ما هو أبعد من فصل الصيف نفسه. بدأ منظمو الطاقة ومقاولو EPC الرئيسيون في العديد من البلدان في إجراء مراجعات لمعايير تحمل درجة الحرارة للمعدات الكهربائية الخارجية. ثلاث إشارات رئيسية تستحق الاهتمام:

تدرس الرابطة الوطنية لمصنعي الأجهزة الكهربائية (NEMA) إضافة ملحق إلى معيار NEMA 250 الذي يتضمن اختبار ارتفاع درجة حرارة الخزانة في ظل ظروف درجات الحرارة المرتفعة؛ وقد أدرجت العديد من دول الشرق الأوسط بالفعل "التحقق من التشغيل بالحمولة الكاملة في درجات حرارة محيطة تصل إلى 50 درجة مئوية" كمعيار تأهيل في مناقصات مشاريع البنية التحتية واسعة النطاق المقرر إجراؤها في النصف الثاني من عام 2026؛ ولأول مرة، طلبت إحدى شركات الطاقة في جنوب شرق آسيا من الموردين في مناقصة أتمتة التوزيع الخاصة بها تقديم تقرير محاكاة عن توزيع درجة الحرارة الداخلية داخل العبوات الخارجية تحت ضوء الشمس المباشر.

تشير هذه الإشارات إلى اتجاه واحد: على مدى السنوات الثلاث إلى الخمس المقبلة، ستتحول معايير الشراء العالمية لمجموعات المفاتيح الكهربائية الخارجية من مجرد اشتراط الامتثال لتصنيفات حماية IP إلى المطالبة بكل من حماية IP وأداء تبديد الحرارة العالي. خلال هذه الفترة الانتقالية، سيحصل الموردون الذين ينشئون أولاً قدرات قوية للتصميم الحراري لدرجات الحرارة العالية على ميزة تنافسية في مجال الشراء.

سوف تدخل V. Ouyue السوق الكهربائية الخارجية العالمية بصناديق توزيع من الفولاذ المقاوم للصدأ يمكنها تحمل درجات الحرارة المرتفعة

لقد تخصصت شركة Ouyue Electric دائمًا في التصنيع المخصص لصناديق التوزيع المعدنية والمفاتيح الكهربائية. بدءًا من الطلاءات ذات الألوان الفاتحة التي تعكس الإشعاع الشمسي وحتى التصميمات الهيكلية التي تشتمل على مجاري الهواء بالحمل الحراري، ومن تبديد الحرارة السلبي إلى التكوينات المرنة مع التبريد القسري النشط، يخضع كل صندوق توزيع من الفولاذ المقاوم للصدأ المُصدَّر لاعتبارات تصميمية للأداء الحراري في ظل ظروف درجات الحرارة العالية بدءًا من مرحلة التصنيع.

بمجرد تأكيد رسومات المنتج، يمكن إكمال الإنتاج في غضون سبعة أيام فقط.سواء كنت تعمل في مشاريع كهربائية خارجية في الشرق الأوسط أو جنوب أوروبا أو جنوب شرق آسيا، فلا تتردد في إرسال متطلباتك الفنية أو معلمات بيئة التثبيت إلينا - فسوف نقدم حلاً مخصصًا كاملاً، بما في ذلك توصيات تبديد الحرارة، إلى جانب جدولة العينات.
