مربع التوزيع في الهواء الطلق موسم العواصف الرعدية كيفية الحماية من الصواعق؟ تحليل لتصميم شريط النحاس المؤرض والحماية من زيادة التيار لصندوق توزيع الفولاذ المقاوم للصدأ

1. لا تؤدي ضربات البرق إلى تقسيم السقف فحسب - لماذا تحتاج صناديق التوزيع الخارجية إلى الحماية من الصواعق؟

عندما يضرب البرق مبنى أو أرضًا مجاورة، يمكن أن يصل التيار اللحظي إلى مقادير تتراوح من عشرات الكيلومترات إلى مئات الكيلومترات. ويهدد هذا التيار الكبير صناديق التوزيع الخارجية عبر مسارين أساسيين:

1. ضربة البرق المباشرة: يؤثر البرق بشكل مباشر على صندوق التوزيع أو الكابلات المتصلة. على الرغم من أن احتمال هذا السيناريو منخفض، إلا أنه بمجرد حدوثه، يتم تدمير المعدات الداخلية لصندوق التوزيع بالكامل تقريبًا على الفور.

2. الصاعقة المستحثة وزيادة شبكة الطاقة: يحدث السيناريو الأكثر شيوعًا عندما يضرب البرق خط كهرباء أو كابل اتصال بعيدًا، مما يولد جهدًا زائدًا ينتشر على طول الموصل إلى صندوق التوزيع؛ وبدلاً من ذلك، تؤدي ضربة البرق إلى الأرض المجاورة إلى زيادة الجهد على الكابلات الواردة والصادرة لصندوق التوزيع عبر نبضات كهرومغناطيسية مكثفة. يمكن أن يصل جهد التيار الكهربائي "المنتقل بشكل غير مباشر" إلى عدة آلاف من الفولتات، وهو ما يتجاوز بكثير جهد تحمل المكونات الإلكترونية التقليدية، مما يؤدي إلى اختراق لوحات الدوائر وحرق وحدات الطاقة على الفور.

في سيناريوهات التطبيق بما في ذلك صناديق توزيع المراقبة الأمنية الخارجية، وصناديق توزيع محطة الشحن، وصناديق توزيع محطة قاعدة الاتصالات، تتمتع المعدات الداخلية بقيمة أصول عالية ومتطلبات صارمة لإمدادات الطاقة المستمرة. ولذلك، فإن الحماية من الصواعق ليست وظيفة مساعدة اختيارية، ولكنها متطلبات تصميم إلزامية.

ثانيا.نظام التأريض صندوق توزيع من الفولاذ المقاوم للصدأ - القاعدة الأساسية للحماية من الصواعق

يعمل صندوق التوزيع المصنوع من الفولاذ المقاوم للصدأ بمثابةالارتباط الحاسم في أنظمة الحماية من الصواعق والتأريض، مع جوهرها المكونات مفصلة على النحو التالي:

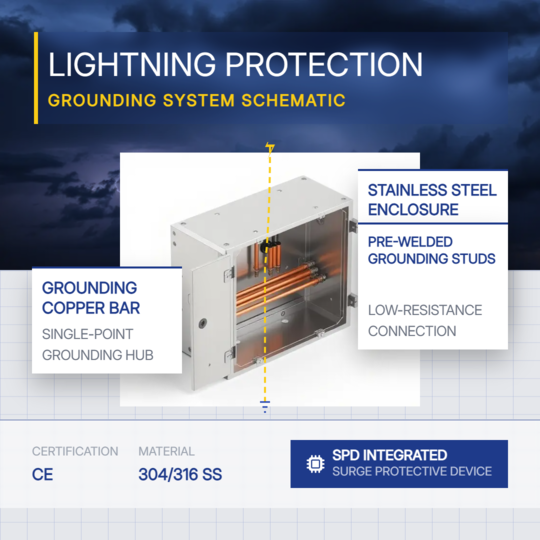

1. شريط النحاس الأرضي: تقاطع التقارب لجميع أسلاك التأريض الواقية

شريط النحاس التأريض المثبت داخل صندوق التوزيع هو جوهر نظام التأريض الكامل للصندوق. ال سلك التأريض المخصص لمانع الصواعق، سلك التأريض الخاص بـ حاوية الصندوق، وأسلاك التأريض الواقية لجميع المعدات المتصلة وتتلاقى جميعها عند هذا التقاطع، قبل أن يتم توصيلها بالشبكة الأرضية عبر سلك التأريض الرئيسي. هذا الشريط النحاسي مصنوع من النحاس الذي يوفر الموصلية الكهربائية ممتازة ومقاومة التآكل. مقارنة مع قضبان الحديد المجلفن، لا تتآكل القضبان النحاسية بعد الخدمة الطويلة الأجل، وتظل مقاومة التلامس مستقرة دون زيادة بمرور الوقت.

القيمة الوظيفية الرئيسية للتأريض يتم محاذاة شريط النحاس في أنظمة الحماية من الصواعق مع مبدأ "التأريض بنقطة واحدة": جميع أسباب حماية المعدات تتلاقى في نفس الموقع، مما يمنع حدوث ضرر ثانوي للمعدات ناتجة عن الاختلافات المحتملة الناجمة عن نقاط التأريض المتفرقة المتعددة. أثناء التفريغ الفوري لتيار البرق، يكون هناك ارتفاع قصير المدى سوف تتشكل الإمكانات على شريط النحاس التأريض. ومع ذلك، إذا كانت العبوات و أرضيات الإشارة لجميع المعدات المتصلة تكون متساوية الجهد كهربائيًا عند ربطها بهذا الشريط النحاسي، لن يتولد أي فرق محتمل خطير بين قطع مختلفة من المعدات.

2. حاوية الصندوق المصنوعة من الفولاذ المقاوم للصدأ: جسم متأصل متساوي الجهد

جسم الصندوق من الفولاذ المقاوم للصدأ 304 يعمل بالكهرباء موصل كهيكل متكامل. بمجرد أن يصبح صندوق العلبة موثوقًا به متصلاً بالقضيب النحاسي المؤرض، يشكل الصندوق بأكمله تساوي الجهد الجسم مع تأثير قفص فاراداي. حتى لو كان المجال الكهرومغناطيسي الخارجي تتغير بشكل جذري، وتظل البيئة الكهرومغناطيسية داخل الصندوق قائمة مستقرة نسبيا. توفر علبة الصندوق أيضًا درجة معينة من التدريع والتوهين للنبضات الكهرومغناطيسية الداخلية. وفي الوقت نفسه، يضمن جسم الصندوق المترابط بشكل متساوي الجهد عدم قيام موظفي التشغيل بذلك التعرض لمخاطر الصدمات الكهربائية [في حالة حدوث خطأ في عزل النظام].

ثالثا. التفتيش قبل العاصفة الممطرة -ثلاثة أمور تتعلق بنظام الحماية من الصواعق للتوزيع الخارجي صناديق

لصناديق التوزيع في الهواء الطلق وضعت بالفعل في العملية، فمن المستحسن أن موظفي التشغيل والصيانة أكمل عمليات التفتيش التالية قبل وصول العاصفة الرعدية فترة عالية المخاطر:

1. الفحص البصري للتأريض اتصالات:

تحقق مما إذا كانت جميع المحطات الموجودة على شريط النحاس الأرضي سليمة مثبتة بشكل آمن، سواء كانت الطبقة العازلة لسلك التأريض سليمة، وما إذا كان سطح شريط النحاس يعاني من أكسدة شديدة أو صدأ. إذا تم اكتشاف أي ارتخاء، قم بإحكام ربطه على الفور؛ إذا كان هناك أي تآكل تم العثور عليه، واستبدل المكون المقابل على الفور.

2. مقاومة التأريض قياس:

 استخدم جهاز اختبار مقاومة التأريض المتخصص لقياس مقاومة التأريض لقطب التأريض الرئيسي لصندوق التوزيع. إذا تجاوزت القيمة المقاسة 10 أوم، فافحص قطب التأريض للتأكد من عدم وجوده التآكل أو الكسر أو التحقق مما إذا كانت التربة المحيطة جافة بشكل مفرط. أضف أقطاب تأريض إضافية أو استخدم عامل تقليل المقاومة ضروري.

3.فحص حالة SPD:

معظم تم تجهيز أجهزة SPD بنافذة مؤشر الحالة، حيث يشير اللون الأخضر إلى الوضع الطبيعي يشير التشغيل واللون الأحمر إلى وجود خطأ يتطلب الاستبدال. سوف SPDs تدريجيا تتحلل بعد امتصاص طفرات متعددة. عندما تتحول نافذة الحالة إلى اللون الأحمر، فهذا يعني أنه يشير إلى أن المكثف الداخلي قد فشل ويجب استبداله في في الوقت المناسب؛ وإلا فإن وظيفة الحماية من الصواعق سوف تفشل تعمل بشكل طبيعي.

IV: توفر OUYUE Electrical التخصيص السريع لـ صناديق توزيع مقاومة للمطر في الهواء الطلق

حل موثوق للحماية من الصواعق لصناديق التوزيع الخارجية تنبع من المستوى الهيكلي الموحد تصميم العلبة، التي تشمل اتصال متساوي الجهد من تأريض شريط النحاس إلى العلبة الفولاذ المقاوم للصدأ، فضلا عن المسار من براغي التأريض المثبتة مسبقًا إلى قاعدة تثبيت SPD. أويوي تم تجهيز صناديق التوزيع المصنوعة من الفولاذ المقاوم للصدأ من شركة Electric بهيكل منظم نظام التأريض من المصنع، مما يوفر قاعدة أساسية موحدة وموثوقة منصة لبناء الحماية من الصواعق، والتشغيل اليومي، و الصيانة للمستخدمين النهائيين.

 بعد تأكيد رسومات المنتج، يمكن تسليم المنتجات النهائية للتوزيع خلال 7 أيام تقويمية. سواء كنت تحتاج إلى تكوين قياسي أو إضاءة مخصصة بعمق حل الحماية، يرجى تقديم المواصفات الفنية الخاصة بك، وسوف نقوم بذلك تزويدك على الفور بتوصيات الحلول وعينة الإنتاج الجدول الزمني.
