صور حقيقية للإنتاج الضخم لصندوق التوزيع الخارجي المضاد للمطر الخاص بشركة Ouyue Electric: عرض كامل للعملية بدءًا من غلاف الصفائح المعدنية وحتى تجميع الماكينة بالكامل

1. غلاف الصفائح المعدنية: لوح فولاذي ملفوف على البارد مع طلاء بلاستيكي، مما يوفر تبديد الحرارة والحماية من المطر

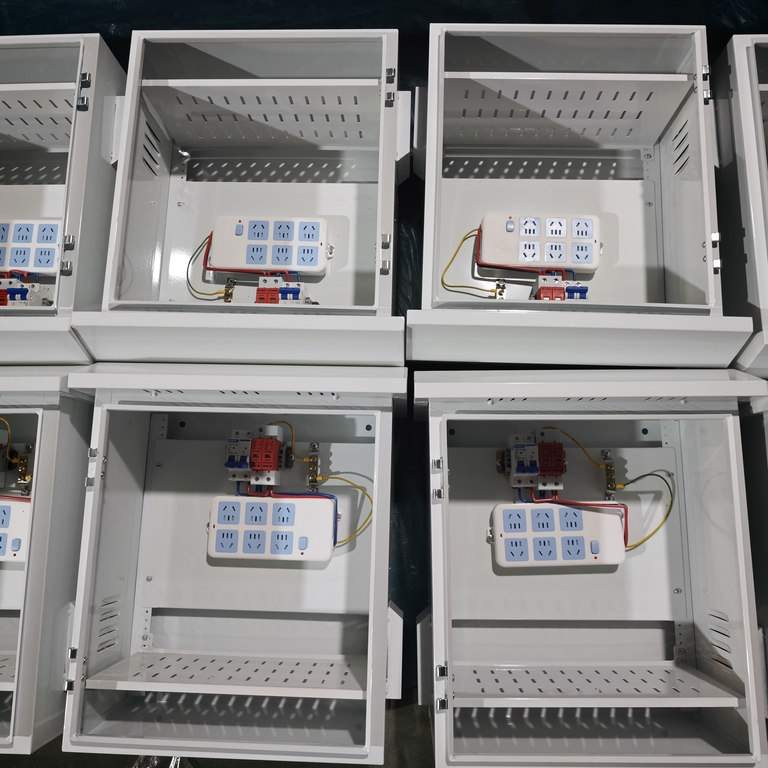

في الصورة الحقيقية الأولى، تم وضع العشرات من الصناديق البيضاء جنبًا إلى جنب في منطقة التجميع بالورشة. لم يتم تركيب أبواب الصندوق بعد، والتفاصيل الحرفية للقذائف نفسها مرئية بوضوح. يتكون جسم الصندوق من لوحة فولاذية مدلفنة على البارد من خلال القطع بالليزر والثني باستخدام الحاسب الآلي في قطعة واحدة. يتم معالجة السطح بالفوسفات لإزالة الصدأ وطلاء المسحوق الكهروستاتيكي. الطلاء الأبيض غير اللامع موحد وناعم، ومضاد للصدأ، ومضاد للتآكل، ومقاوم للخدش، ومناسب للاستخدام الخارجي طويل الأمد.

تم تصميم هيكل الصندوق بفتحات لتبديد الحرارة في ثلاثة مواضع رئيسية: توجد مناطق لفتح فتحات التهوية على كل من الجانب والأعلى. تعتمد فتحات التهوية هيكل ختم مائل للأسفل، والذي لا يضمن فقط قناة الحمل الحراري للهواء دون عائق، بل يمنع أيضًا مياه الأمطار من التدفق مباشرة عبر الفتحات. يتم تنفيذ الحرارة المتولدة من المعدات داخل الصندوق أثناء التشغيل من خلال مسار الحمل الحراري الطبيعي للهواء الداخل من الأسفل والعادم من الأعلى والجوانب، مما يتحكم في ارتفاع درجة الحرارة الداخلية ويطيل عمر المكونات.

يتم توصيل باب الصندوق بجسم الصندوق من خلال مفصل من الفولاذ المقاوم للصدأ، والذي يفتح ويغلق بسلاسة وغير عرضة للصدأ. يتم حجز حافة جسم الباب بأخدود تثبيت لشرائط مطاطية مانعة للتسرب مقاومة للماء، والتي، بالاشتراك مع شرائط الختم الرغوية ذات الخلايا المغلقة EPDM، تحقق إغلاقًا للحماية من المطر والغبار عند فجوة الباب. قفل الباب يستخدم قفل لسان دوار خاص بالخارج، والذي يمكن إدارته عن طريق القفل لمنع الأفراد غير المصرح لهم من القيام بعمليات عرضية. الجزء الخلفي من الصندوق محجوز بفتحات تعليق تدعم التثبيت على الحائط.

الميزات الهيكلية	طريقة التنفيذ	وظيفة
الركيزة والطلاء	ألواح فولاذية مدلفنة على البارد + فوسفات + طلاء مسحوق إلكتروستاتيكي	مكافحة الصدأ ومكافحة التآكل
كوة تبديد الحرارة	يتم تشكيل فتحات التهوية الجانبية والعلوية المائلة للأسفل عن طريق الختم	تبديد الحرارة الحملي، وتدفق خلفي مقاوم للمطر
ختم جسم الباب	شريط مطاطي مقاوم للماء EPDM + مفصل من الفولاذ المقاوم للصدأ + قفل لسان دوار	مقاوم للمطر والغبار، وقابل للقفل للإدارة
طريقة التثبيت	يتم حجز فتحة التركيب على الظهر	تركيب مكشوف مثبت على الحائط

ثانيا. شرح تفصيلي للتكوين الداخلي لصندوق التوزيع

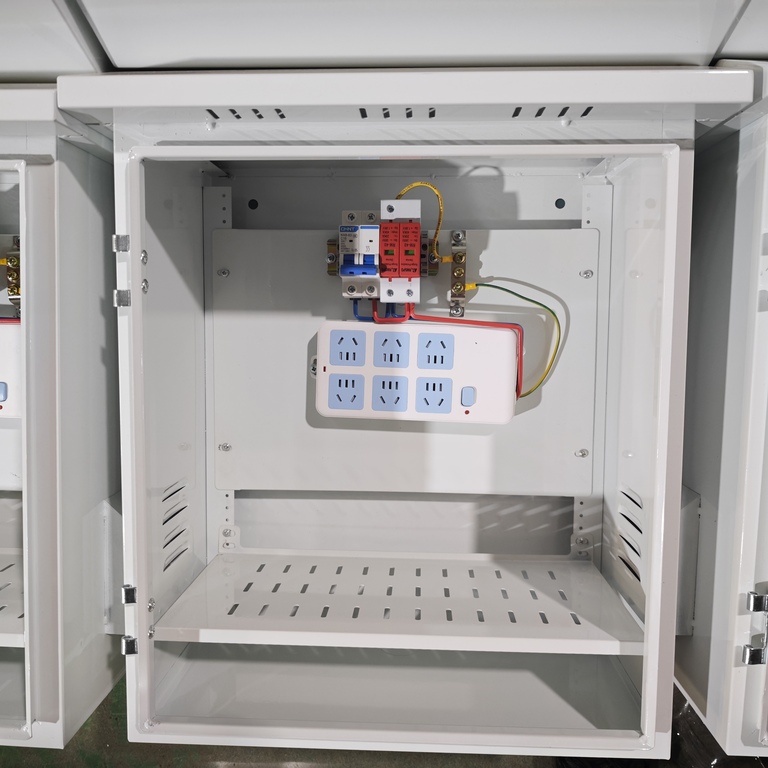

الصورة الحقيقية الثانية توضح التفاصيل الداخلية لصندوق توزيع مقاوم للمطر خارجيًا والذي أكمل التجميع الكهربائي. يتم ترتيب المكونات الموجودة داخل الصندوق بشكل أنيق في سلسلة كهربائية من الأعلى إلى الأسفل. يتيح العدد الكبير من فتحات التثبيت المحفوظة على اللوحة الخلفية إمكانية تثبيت كل مكون مباشرة باستخدام البراغي، مما يجعل عملية التفكيك والتجميع والأسلاك مريحة وفعالة.

ثالثا. سيناريوهات تطبيق صناديق التوزيع الخارجية المقاومة للمطر

الصندوق توزيع مقاوم للمطر في الهواء الطلقيدمج توزيع الطاقة والحماية من الصواعق وإمدادات الطاقة للمعدات، ويستخدم على نطاق واسع في السيناريوهات التالية:

مراقبة الأمن في الهواء الطلق:توفير إمدادات الطاقة المتكاملة والحماية للكاميرات والأضواء التكميلية ومعدات الشبكة على أعمدة المراقبة.

النقل الذكي:مزود الطاقة لخزائن التحكم في إشارات المرور عند التقاطعات وصناديق معدات الشرطة الإلكترونية.

محطات قاعدة الاتصالات:إمدادات الطاقة والحماية من الصواعق للمعدات الخارجية لمحطات القاعدة الصغيرة ومحطات إعادة الإرسال؛

موقع البناء الذكي:صندوق إمداد الطاقة المركزي للمعدات مثل بوابات الدخول والخروج في موقع البناء ومراقبة الغبار والمراقبة بالفيديو.

رابعا. عملية التصنيع الكاملة لصندوق توزيع مقاوم للمطر في الهواء الطلق، بدءًا من الصفائح المعدنية وحتى التجميع الكهربائي

تسجل صورتان حقيقيتان عقدتين رئيسيتين في عملية تصنيع صناديق التوزيع الخارجية المقاومة للمطر - الإنتاج الضخم على نطاق واسع لأغلفة الصفائح المعدنية والتجميع الكهربائي للآلة بأكملها. يتم إكمال العملية بأكملها في مصنع Ouyue Electric الخاص، بدءًا من قطع مواد الصفائح والثني واللحام إلى طلاء المسحوق والطلاء، ومن ثم إلى تركيب المكونات واختبار المصنع. يمكن التحكم في وقت التسليم ويمكن تتبع الجودة.

يستغرق إنتاج المنتج النهائي 7 أيام فقط بعد تأكيد رسومات المنتج. سواء كنت بحاجة إلى تكوين قياسي أو حل كهربائي مخصص بناءً على متطلبات المشروع، فنحن نرحب بك لإرسال متطلباتك الفنية. وسوف نقدم اقتراحات الحلول وجدولة العينة في أقرب وقت ممكن.
