أطلقت شركة Ouyue Electric غلاف صندوق توزيع معدني منفصل مزدوج الطبقة: مع مناطق تيار قوية وضعيفة منفصلة ومسامير مثبتة مسبقًا، مما يقلل من وقت التجميع للمجموعات الكاملة

1. التصوير الحقيقي للإنتاج الضخم: يتم ترتيب الخزانات القياسية وإخراجها من خط الإنتاج، مما يوفر القدرة على تسليم الدفعة بشكل حدسي

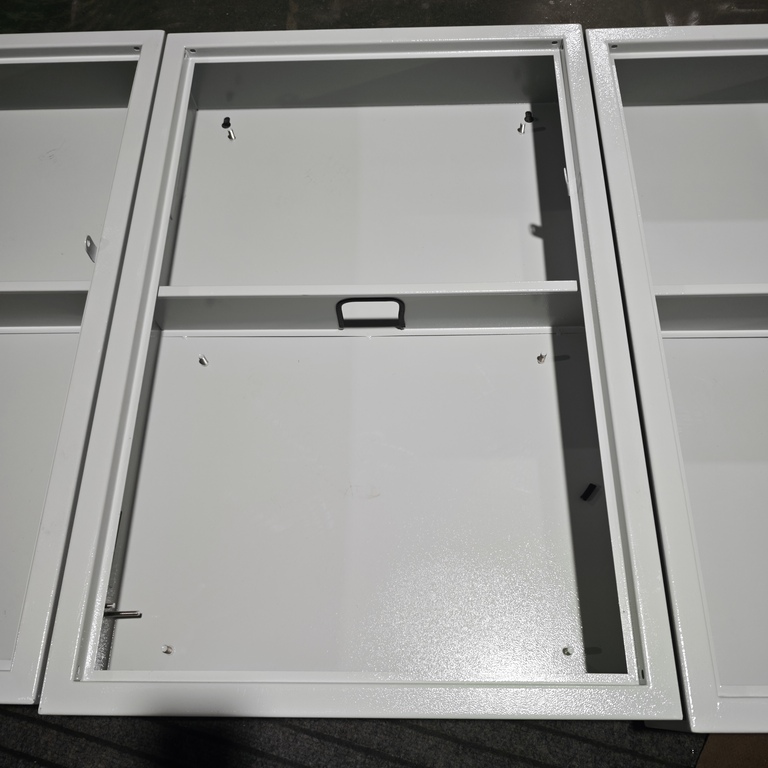

التقطت أول صورة حقيقية مشهدًا لصف من أغلفة صناديق التوزيع المعدنية المنفصلة مزدوجة الطبقة الموضوعة جنبًا إلى جنب في منطقة التجميع بالورشة. لم يقم جسم الخزانة بتثبيت لوحة الباب بعد، ولكن تفاصيل عملية الصفائح المعدنية لجسم الصندوق نفسه مكشوفة بالكامل - حواف وزوايا الإطار منتظمة، وخطوط حافة الانحناء أنيقة، واللحامات ناعمة بدون نتوءات.

الجسم الرئيسي للخزانة مصنوع من لوحة فولاذية مدلفنة على البارد عالية الجودة، والتي يتم تشكيلها عن طريق القطع بالليزر والثني باستخدام الحاسب الآلي في قطعة واحدة. إطار الصندوق سميك ومعزز، مع قدرة قوية على تحمل الأحمال ومقاومة الصدمات. لقد خضع السطح للفوسفات لإزالة الصدأ ومعالجة طلاء مسحوق الإيبوكسي الكهروستاتيكي بدرجة حرارة عالية. الطلاء أبيض عاجي غير لامع، مع سطح طلاء موحد وناعم.

 ويتميز بمنع الصدأ، ومقاومة التآكل، ومقاومة الخدش، وغير عرضة للاصفرار، مما يجعله مناسبًا للاستخدام طويل الأمد في البيئات الداخلية الجافة. المظهر المطلي بالمسحوق الأبيض بسيط وحديث، وهو منسق بشكل كبير مع بيئة الديكور الداخلي للمصانع وغرف التوزيع والمختبرات وغيرها.

رابط العملية	طريقة المعالجة	وظيفة
المادة الأساسية	صفيحة فولاذية مدلفنة على البارد عالية الجودة، تم تشكيلها عن طريق الثني باستخدام الحاسب الآلي في قطعة واحدة	قوة عالية، غير عرضة للتشوه، والإطار سميك ومعزز
لحام	لحام البقعة الدقيق، مع أرض التماس اللحام على نحو سلس	أساس الختم جيد، بدون نتوءات أو حواف حادة
المعالجة المسبقة	الفوسفات لإزالة الصدأ	تعزيز التصاق مسحوق الطلاء وتوفير طبقة أساسية مقاومة للصدأ
طلاء	طلاء مسحوق إيبوكسي إلكتروستاتيكي عالي الحرارة، أبيض عاجي غير لامع	مضاد للصدأ، ومضاد للتآكل، ومقاوم للخدش، وليس عرضة للاصفرار

ثانيا. شرح تفصيلي للهيكل الداخلي: قسم فاصل متكامل + مسامير مثبتة مسبقًا، مما يبسط تجميع المجموعة الكاملة من مستوى الصفائح المعدنية

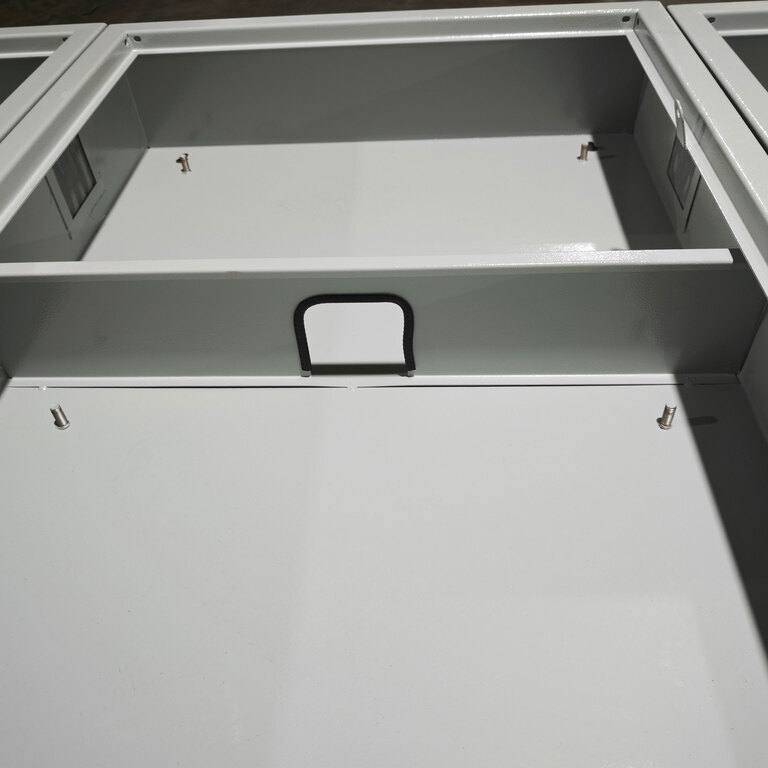

الصورة الحقيقية الثانية تفتح الهيكل الداخلي للخزانة، وتعرض بوضوح التصميم الأساسي لهذا المنتج - القسم المزدوج الطبقة ونظام المسامير المثبت مسبقًا.

لوحة تقسيم معدنية مدمجة: يتم فصل الكهرباء القوية والضعيفة، والأسلاك أنيقة

يتم تثبيت لوحة تقسيم معدنية مدمجة أفقيًا داخل الصندوق، مما يقسم التجويف الداخلي إلى مقصورتي تثبيت مستقلتين في الأعلى والأسفل. يتم لحام القسم وتثبيته على إطار الصندوق، ويتميز بالقوة العالية، ومقاومة الانحناء، والقدرة على دعم المكونات الكهربائية الأثقل. تكمن القيمة الأساسية لهذا الهيكل في تحقيق الفصل بين الكهرباء القوية والضعيفة أو الترتيب الهرمي للمكونات:

المقصورة العلوية:يمكن استخدامه لتثبيت مكونات التحكم والإشارة مثل الأجهزة، وأضواء المؤشر، ووحدات PLC، والكتل الطرفية، وما إلى ذلك.

المقصورة السفلية:يتم استخدامه لترتيب مكونات طاقة الدائرة الرئيسية مثل قواطع الدائرة، والموصلات، والمرحلات الحرارية، وقضبان التوصيل النحاسية.

يتم عزل المقصورات العلوية والسفلية فعليًا لمنع التداخل الكهرومغناطيسي الناتج عن التيار الكبير في الدائرة الرئيسية من التأثير على دقة إشارة دائرة التحكم. وفي الوقت نفسه، يتم تقليل التداخل المتقاطع للخطوط بشكل كبير، وتكون خطوط التمييز واضحة في لمحة أثناء الصيانة.

مرور الأسلاك: الأجزاء العلوية والسفلية مترابطة، ولا يتم استخدام أي لف جانبي

يتم فتح ممر سلكي طويل على شكل شريط في منتصف القسم. يمكن توصيل الأسلاك بين المقصورات العلوية والسفلية مباشرة من خلال هذا الممر دون الحاجة إلى الالتفاف حول جانب الصندوق لتوصيل الأسلاك. هذا التصميم التفصيلي يجعل مسار الأسلاك الأقصر والأكثر انتظامًا. يمكن محاذاة حوامل الكابلات مباشرة مع تقاطعات الكابلات لوضعها، وفي نفس الوقت تعزيز كفاءة التجميع والجاذبية الجمالية.

مسامير ثابتة من الفولاذ المقاوم للصدأ مثبتة مسبقًا في الزوايا الأربع: مما يلغي الحاجة إلى الحفر والتنصت في الموقع

يتم لحام المسامير الثابتة المصنوعة من الفولاذ المقاوم للصدأ مسبقًا في الزوايا الأربع لكل من أقسام الخزانة العلوية والسفلية، وهي ميزة تصميم رئيسية تقلل بشكل كبير من وقت التجميع الإجمالي. في تركيبات الخزانات التقليدية، يتطلب تركيب المكونات الكهربائية القياس في الموقع، وتحديد المواقع، والحفر، والنقر - وهي عمليات لا تستغرق وقتًا طويلاً فحسب، بل تحمل أيضًا خطر حدوث ثقوب غير محاذاة مما يؤدي إلى تركيبات غير آمنة. باستخدام المسامير المثبتة مسبقًا، تنتقل هذه العملية إلى مرحلة تصنيع الصفائح المعدنية. عند استلام الخزانة، يمكن للمجمعين تأمين الأدوات بشكل مباشر، وقضبان قواطع الدائرة، والألواح الخلفية المتصاعدة، والكتل الطرفية، والمكونات الأخرى باستخدام البراغي الموجودة على المسامير المثقوبة مسبقًا، مما يلغي الحاجة إلى أي تصنيع آلي في الموقع.

بأخذ صندوق التوزيع الذي يحتوي على 10 دوائر كمثال، فإن تصميم الترباس المثبت مسبقًا يمكن أن يوفر حوالي 30 إلى 40 دقيقة من وقت التجميع. في الطلبات الهندسية واسعة النطاق، يكون التوفير المتراكم في تكاليف العمالة والوقت كبيرًا.

ثالثا. جسم الباب والتركيب: مجموعة كاملة، مناسبة لسيناريوهات التطبيقات المختلفة

الجانب الأيسر من الصندوق مخصص لتركيب مفصلات الأبواب، ويتوافق مع باب صندوقي أبيض بنفس المواصفات. في الصورة، يمكن ملاحظة أن ألواح الأبواب من نفس الدفعة موضوعة على الجانب، في انتظار التجميع. يمكن تجهيز هيكل الباب بأقفال ونوافذ مراقبة وفقًا لمتطلبات العملاء. بعد الإغلاق، يمكن أن يحقق حماية ضد الغبار ويمنع غير المحترفين من ارتكاب الأخطاء.

تعتمد طريقة التثبيت النوع المثبت على الحائط المكشوف. الجزء الخلفي من الصندوق محجوز بفتحات تعليق يمكن تثبيتها مباشرة على الحائط بدون أقواس إضافية. بالنسبة للسيناريوهات التي تتطلب التثبيت الأرضي، يمكن أيضًا تجهيز دعامة القاعدة بشكل اختياري.

رابعا. سيناريوهات التطبيق النموذجية

إن هيكل الصفائح المعدنية القياسي لهيكل صندوق التوزيع المعدني المنفصل ذو الطبقة المزدوجة ونظام المسامير المرن المثبت مسبقًا يجعله مناسبًا لمجموعة متنوعة من سيناريوهات توزيع الطاقة والتحكم فيها.

بناء توزيع الطاقة: يتم ترتيب صناديق التوزيع الأرضية، وصناديق التحكم في الإضاءة، والمفاتيح الرئيسية والمفاتيح الفرعية على التوالي في المقصورات العلوية والسفلية.

التحكم الصناعي:خزانة التحكم PLC، صندوق التحكم الكهربائي لمطابقة المعدات. يتم تثبيت وحدات التحكم والمحطات الطرفية في الحجرة العلوية، ويتم ترتيب مكونات محرك الأقراص في الحجرة السفلية.

مختبر وورشة نظيفة:يتناغم المظهر المطلي بالمسحوق الأبيض مع البيئة الداخلية، ويلبي المتطلبات الجمالية والمقاومة للغبار للسيناريوهات النظيفة.

دفعة المشتريات الهندسية:يدعم الهيكل القياسي الإنتاج واسع النطاق والتسليم السريع، وهو مناسب للمطابقة المركزية لمشاريع البناء واسعة النطاق.

V. من الصفائح المعدنية إلى المجموعات الكاملة: قم بتبسيط عملية التجميع باستخدام الأصداف القياسية

تلتزم Ouyue Electric بتزويد العملاء بحلول حاويات كهربائية أكثر كفاءة وموحدة فيمستوى تصنيع الصفائح المعدنية. تتميز العبوات المعدنية ذات الحجيرة المزدوجة بتقسيم متكامل، ومسامير تثبيت مثبتة مسبقًا، وإطار قياسي، مما يوفر منتجات حاويات لمصنعي الألواح والمقاولين الهندسيين تجمع بين القوة الهيكلية وسهولة التجميع.

بمجرد تأكيد رسومات المنتج، يستغرق الأمر 7 أيام فقط لإكمال المنتج النهائي.سواء كنت بحاجة إلى مواصفات قياسية أو تصميمات مخصصة بناءً على رسوماتك،من فضلك أرسل لنا متطلباتك الفنية،وسنقدم على الفور اقتراحات الحلول وجدولة إنتاج العينات.
